Gebaut werden soll ein paraboloider Solarkocher, der durch die Bewegung um eine einzige Achse der Sonne nachgeführt werden kann. Dafür wird ein tiefes Paraboloid benötigt, dessen optischer Brennpunkt in seinem Schwerpunkt liegt. Um das zu bauen wird zuerst eine Negativform konstruiert. (Mit dieser einfachen Konstruktion können nur Grosskreise beschrieben werden. Nur an zwei Tagen im Jahr, während der Tag- und Nachtgleiche, zieht die Sonne solche Grosskreise am Himmel. An den anderen Tagen muss mit einer leichten horizontalen Bewegung um die Nord- Südachse nachjustiert werden.)

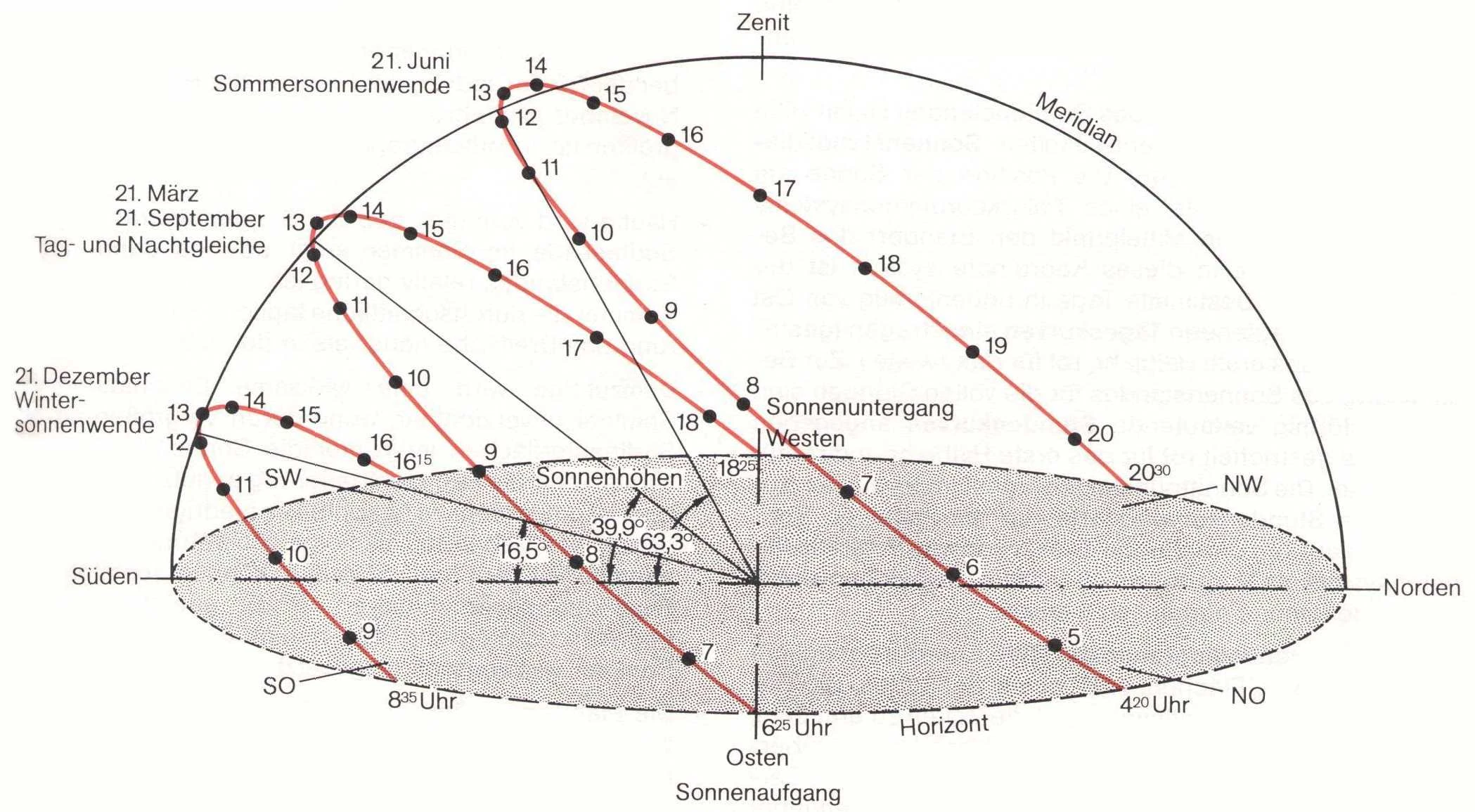

Sv11411417-horizont
100 0256

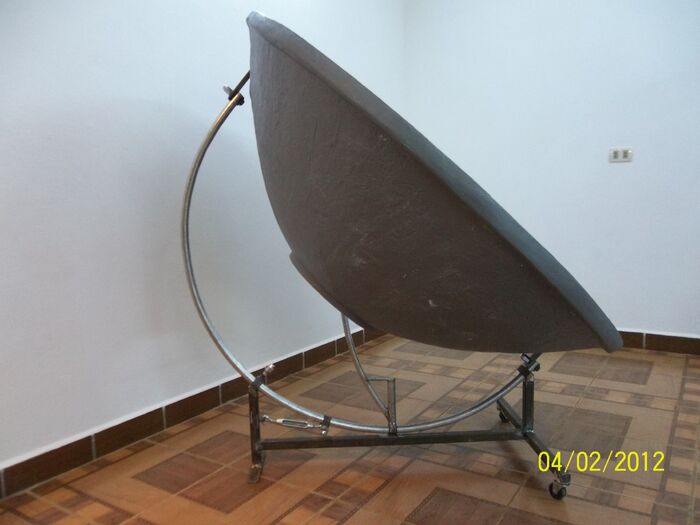

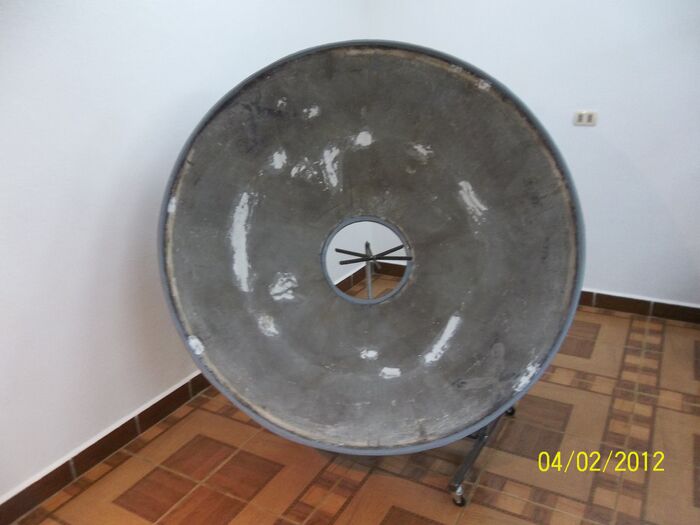

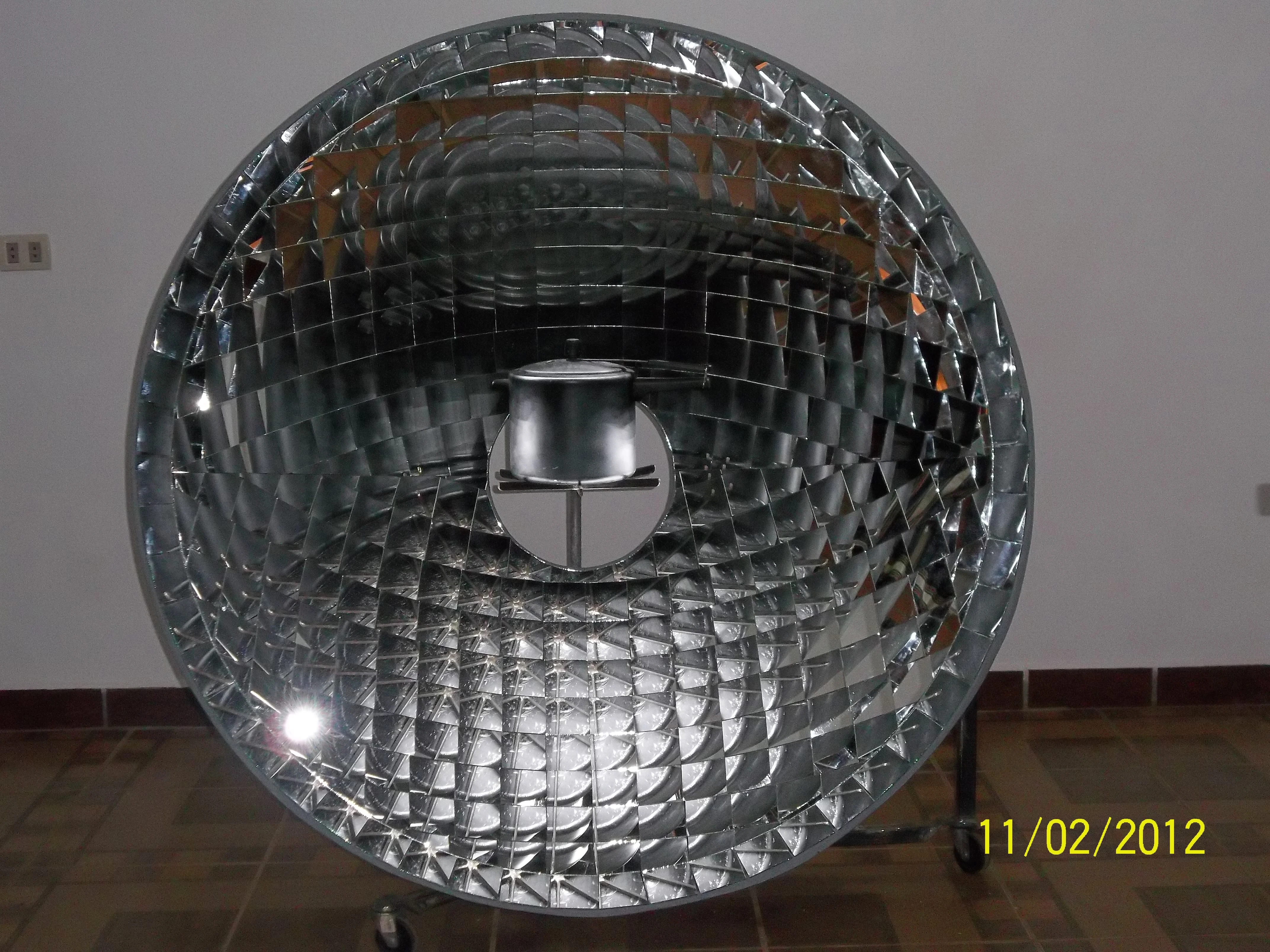

Fertiger Solarkocher mit 1,50 Meter Durchmesser.

Dancing-sun

Am anderen Ende die SONNE.

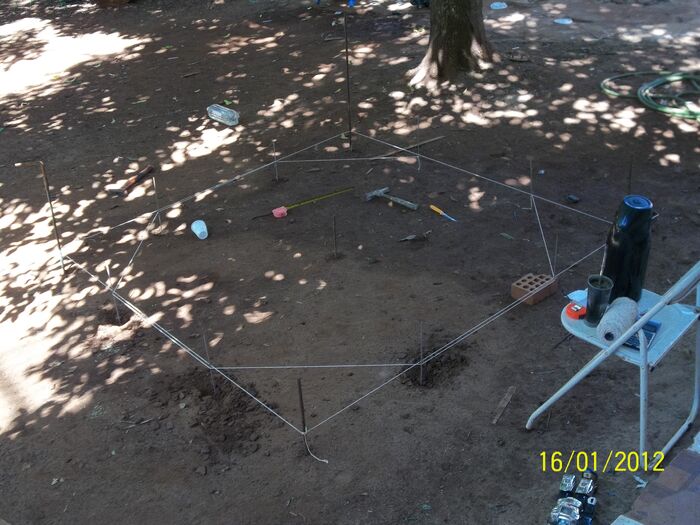

1.80 x 1

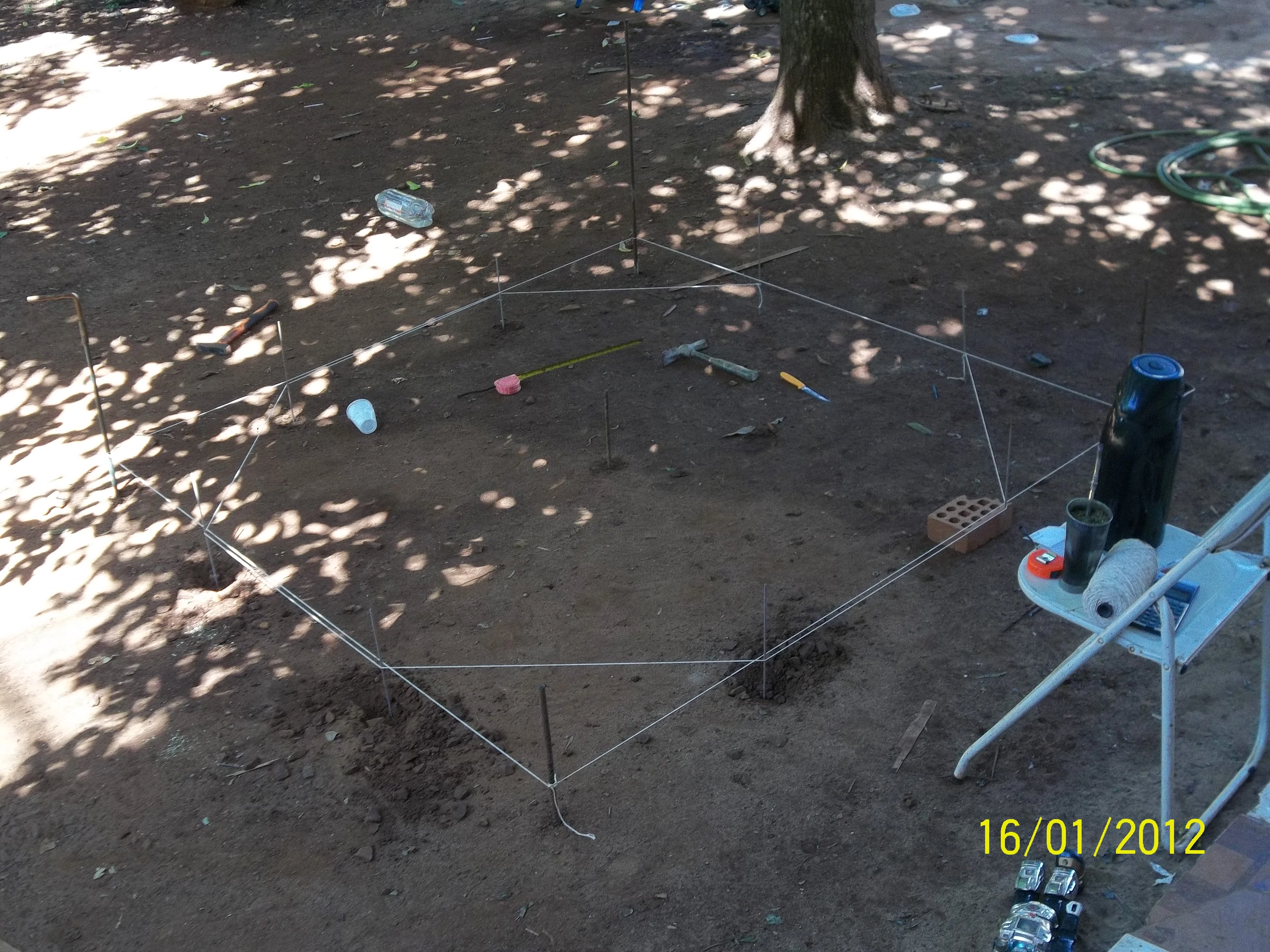

1.80 x 1.80 m

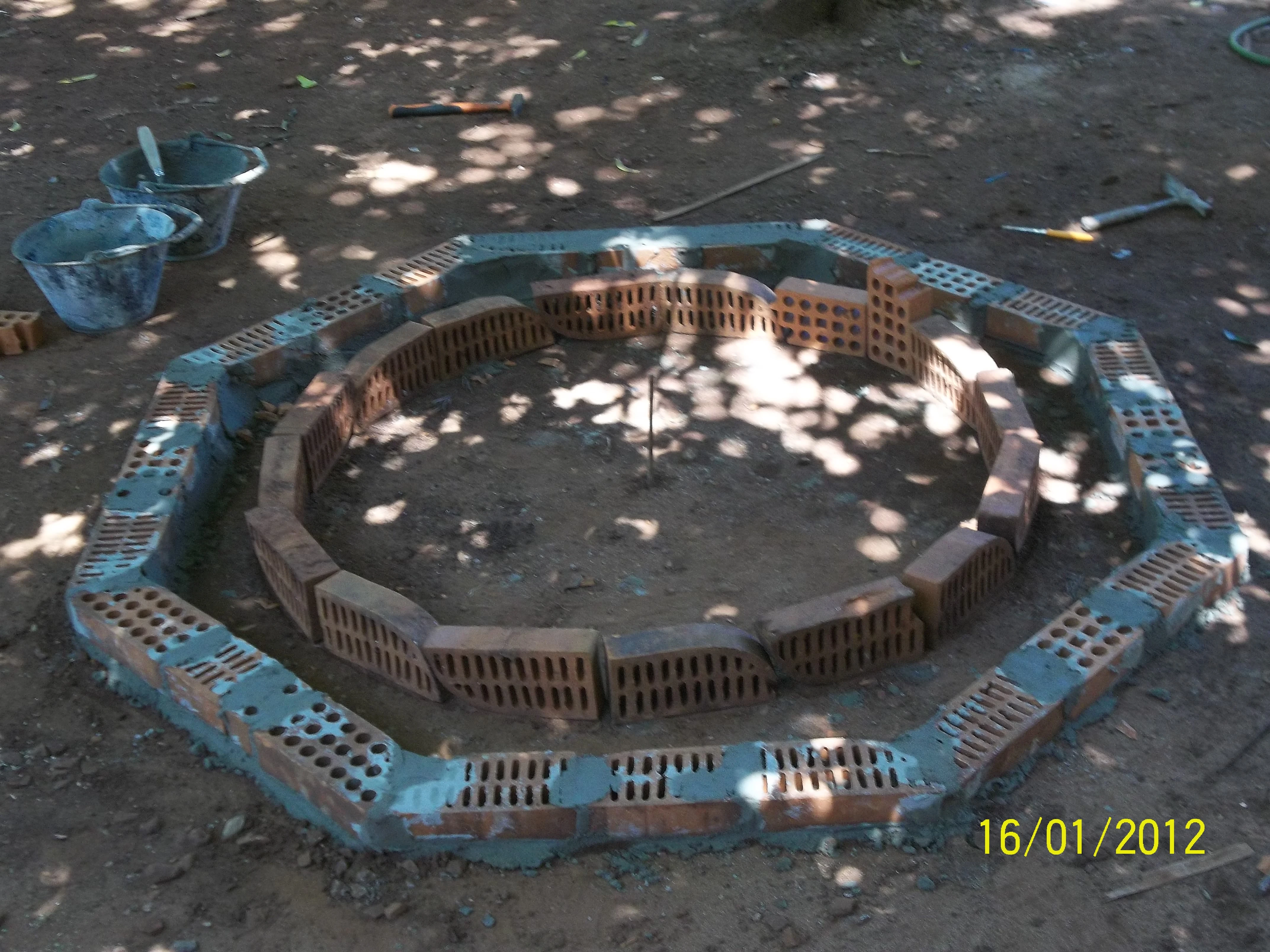

100 0111

Basis gemauert

100 0113

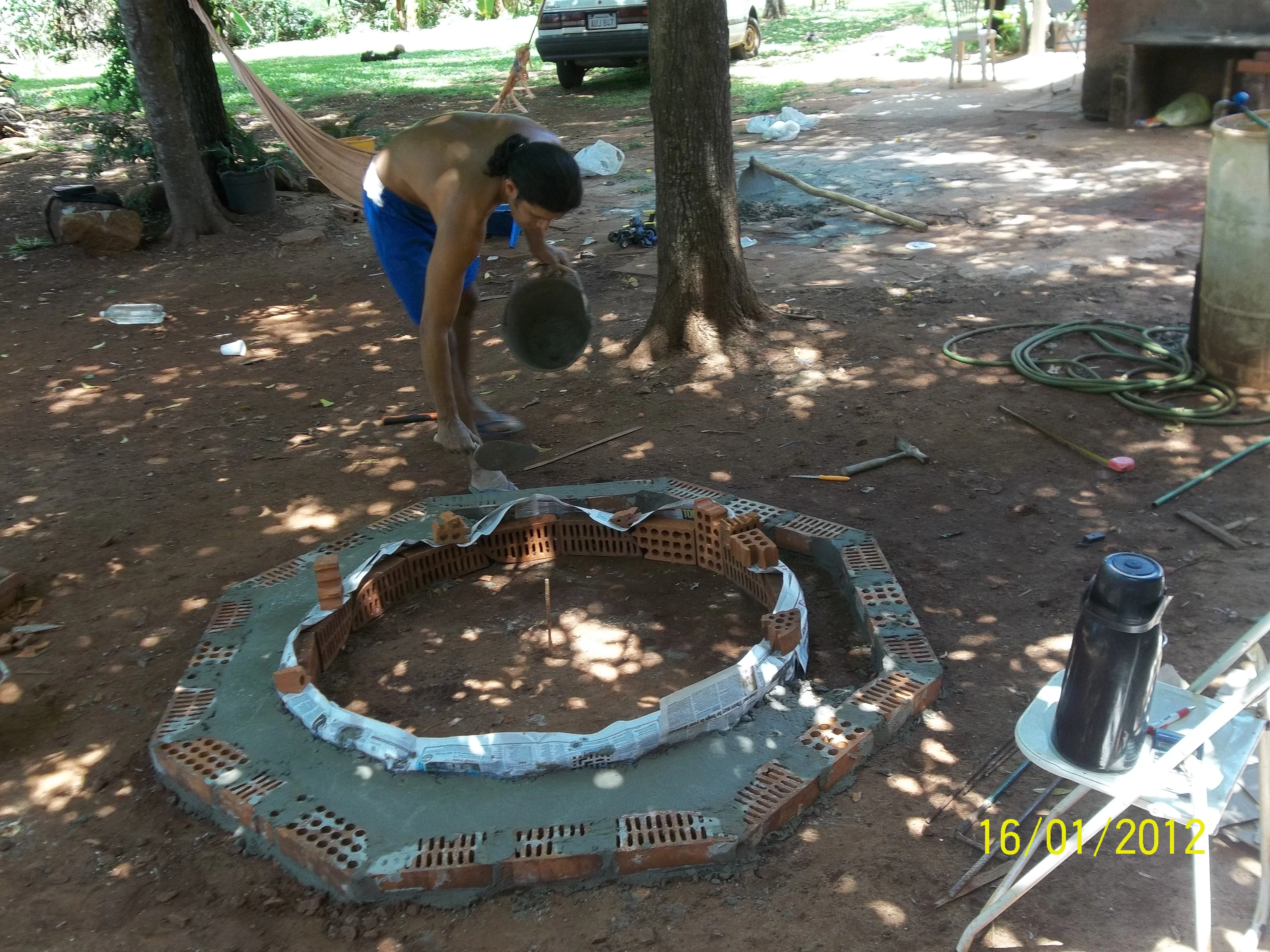

Basis betonieren

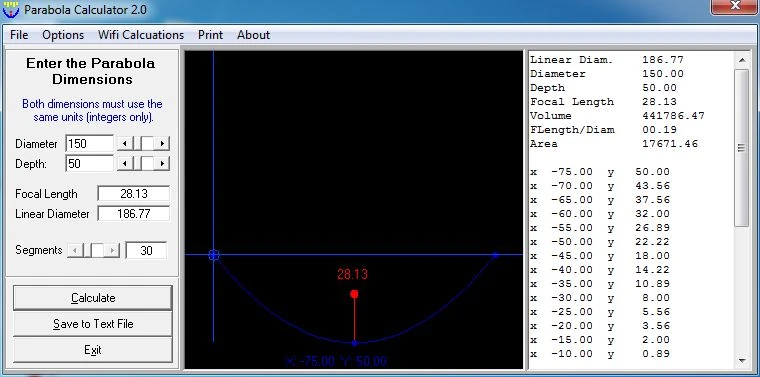

Capture 02022012 091635

http://mscir.tripod.com/parabola/parabola2.zip

100 0188

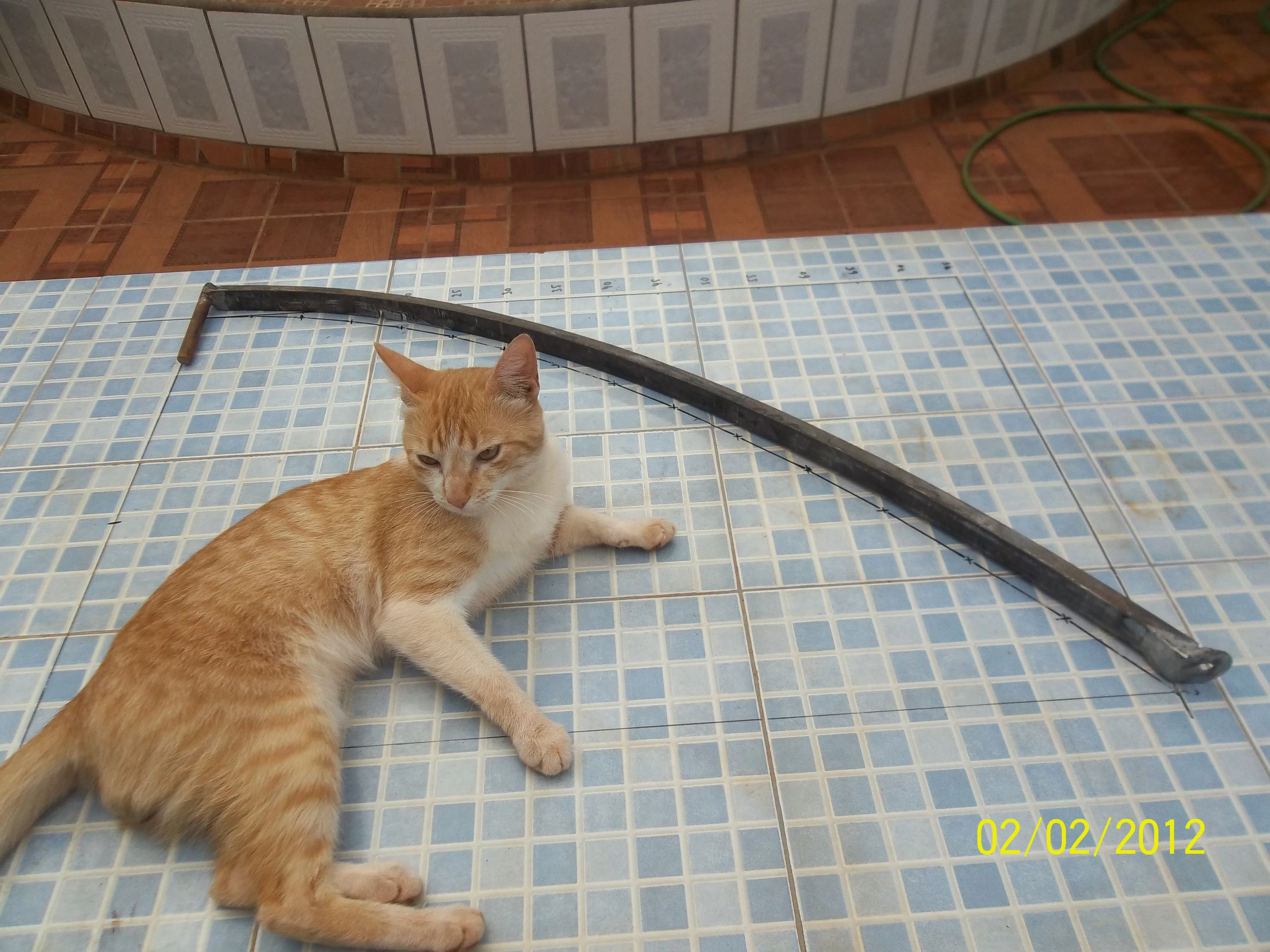

100 0182

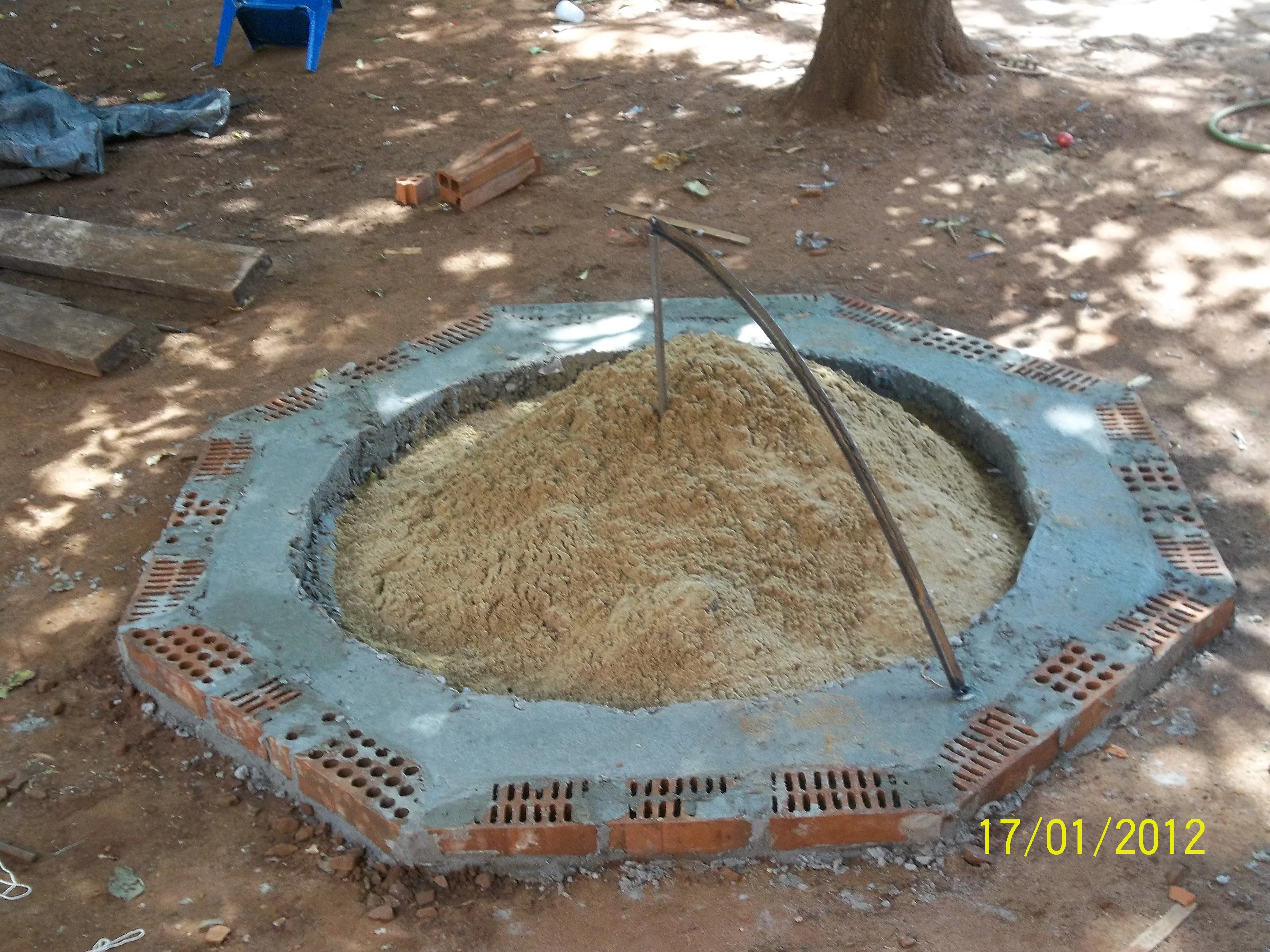

Kern aus Sand

Sandkern

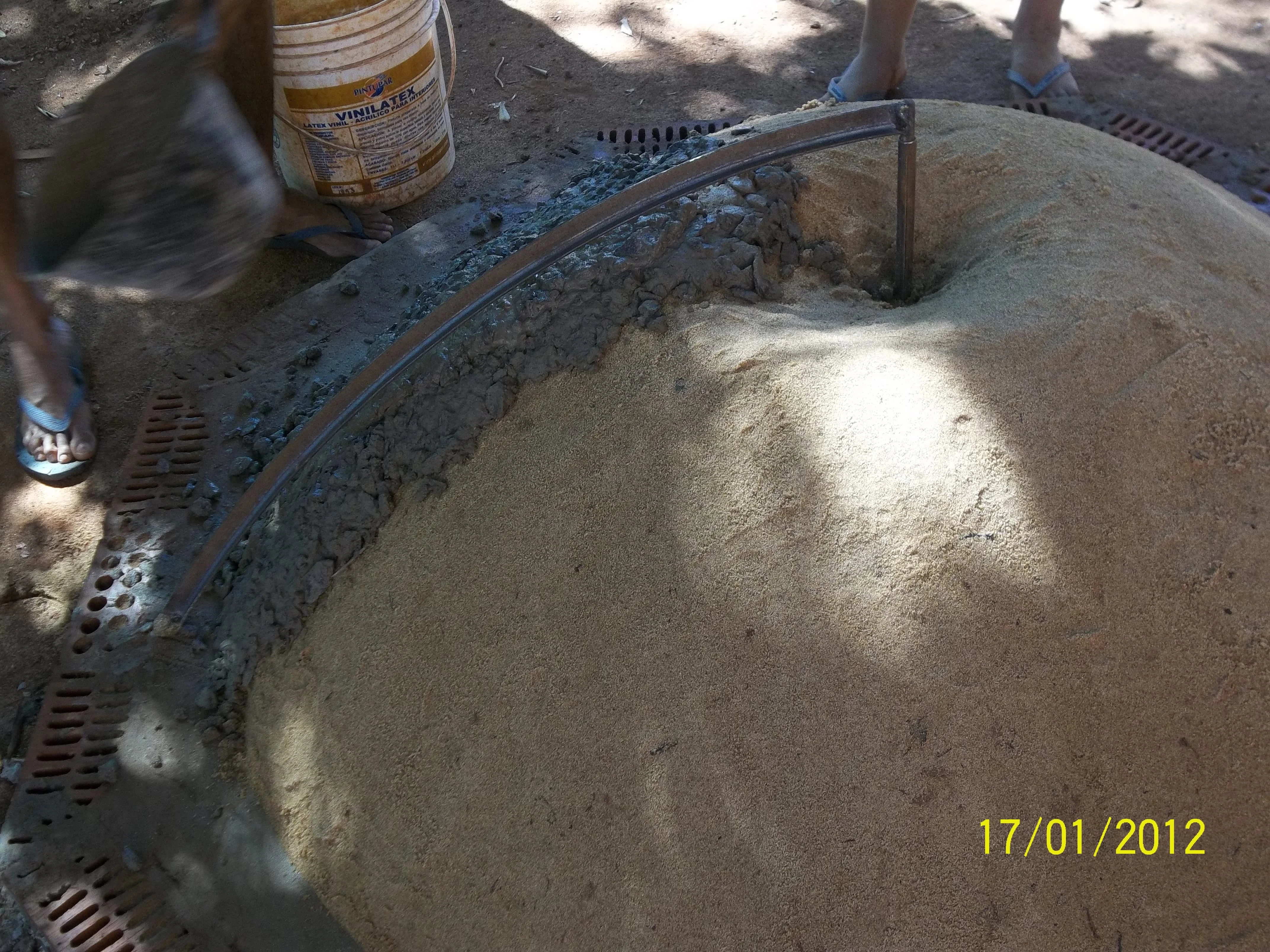

Betonschicht

Betonschicht

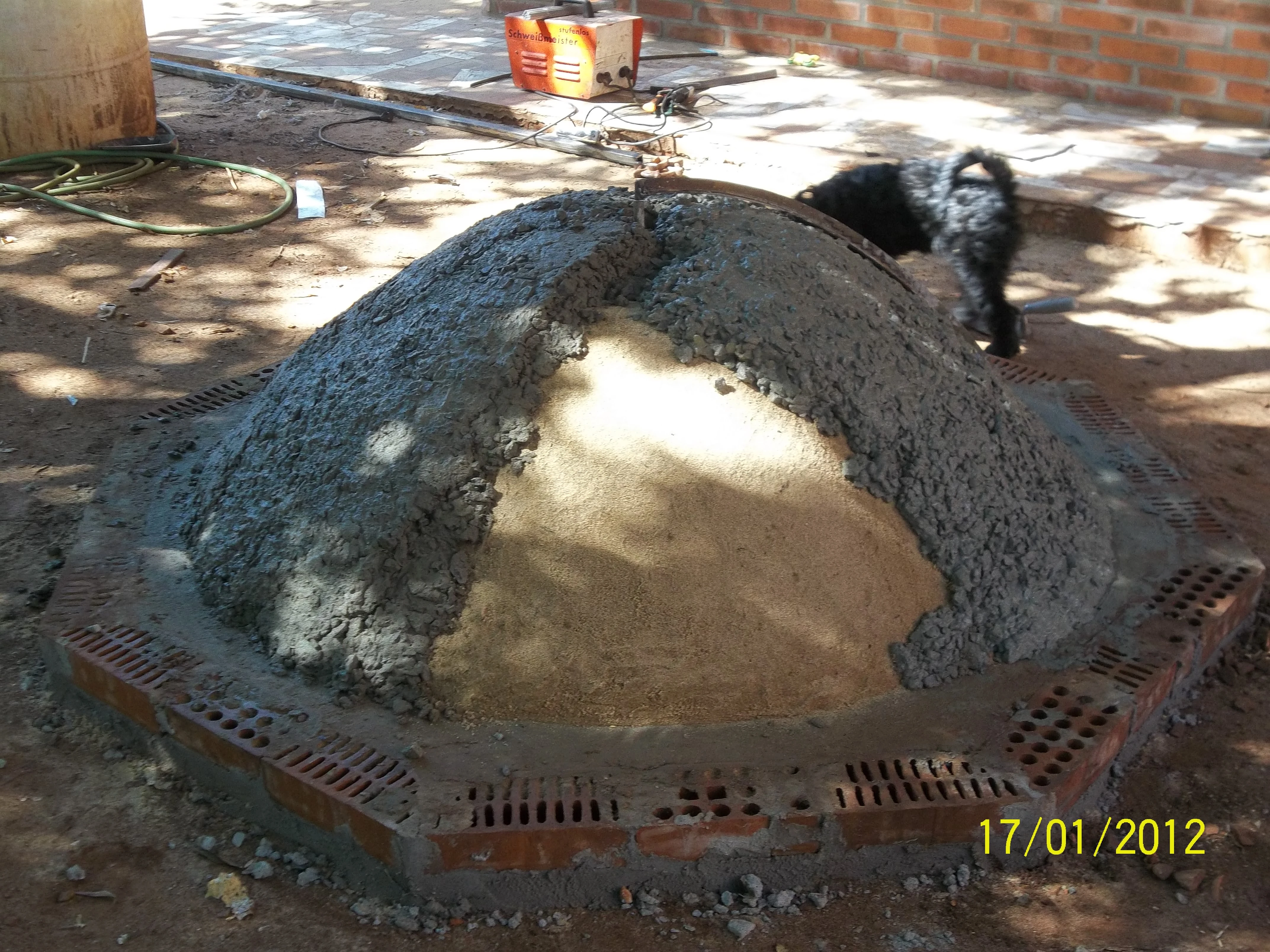

Beton

Betonschicht

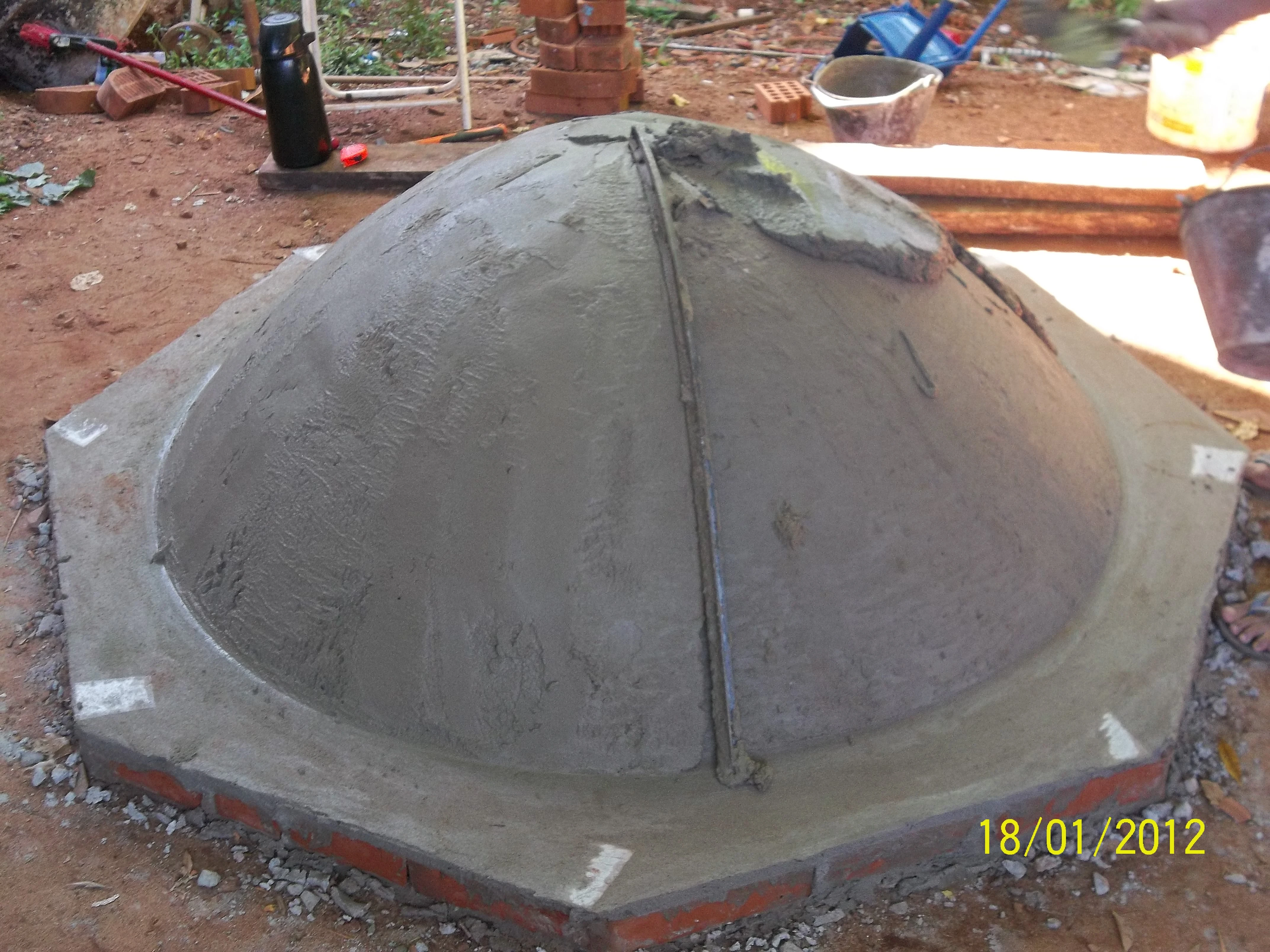

100 0135

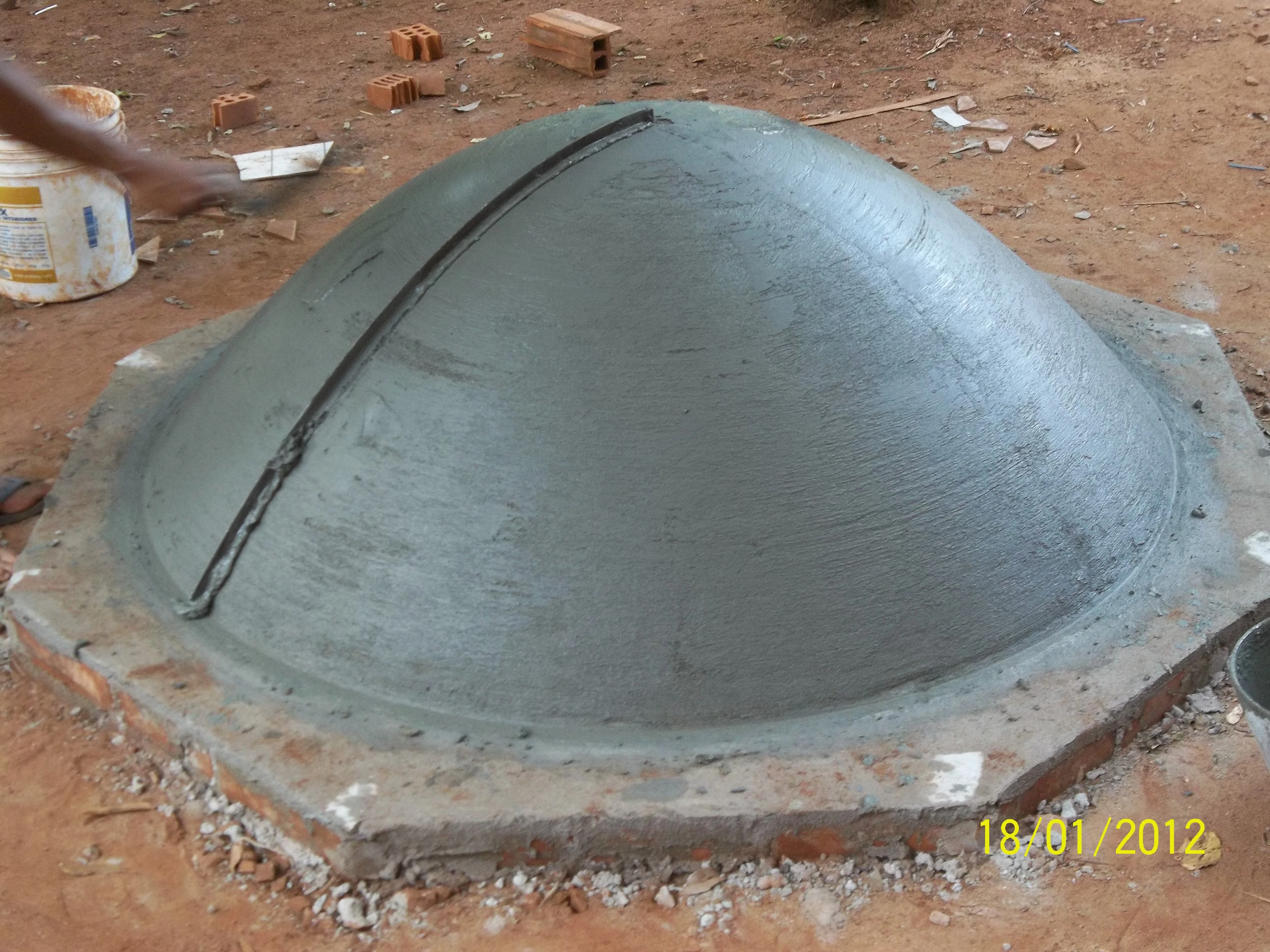

100 0150

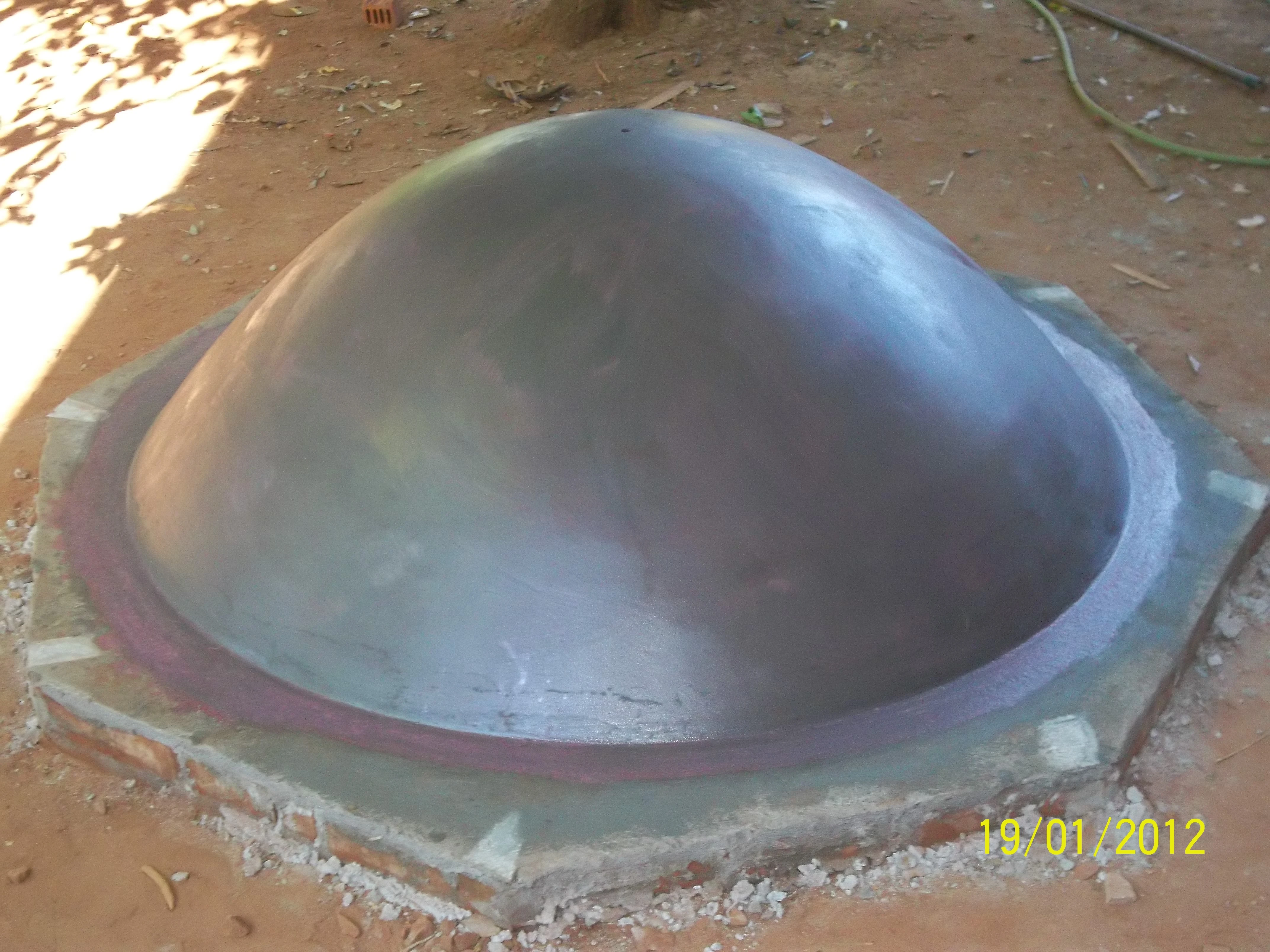

100 0163

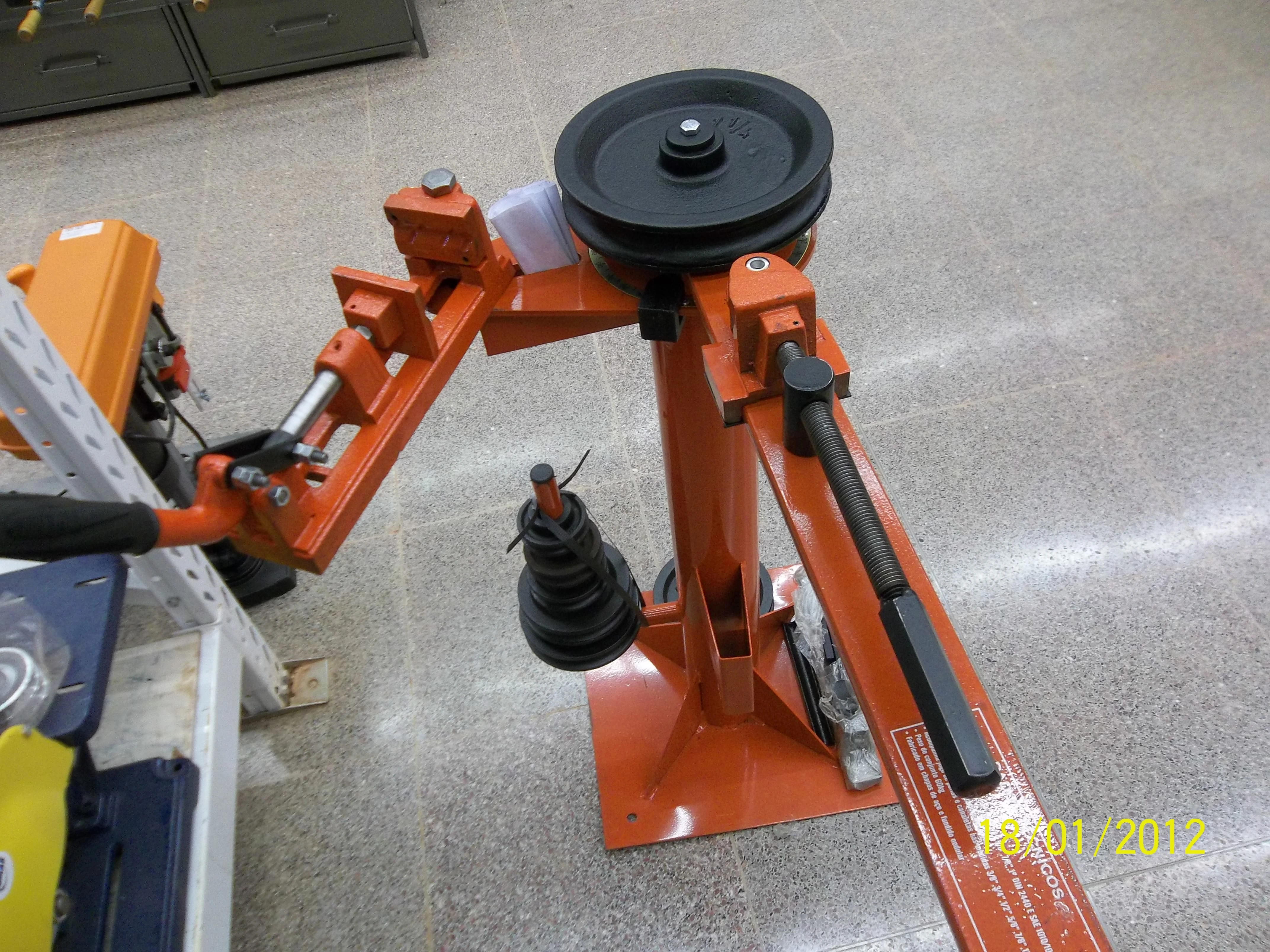

100 0159

600 US$ - zu teuer.

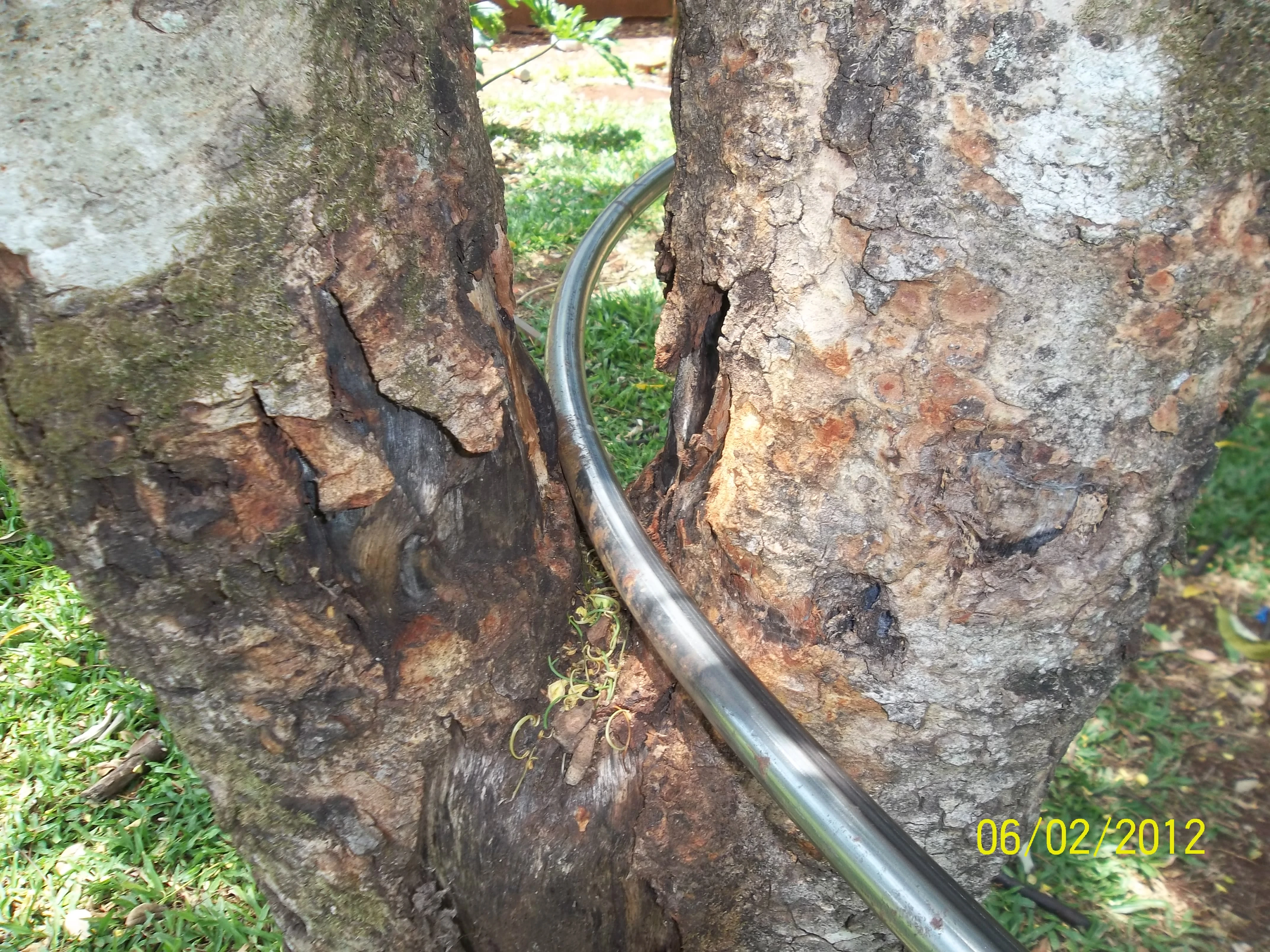

100 0251

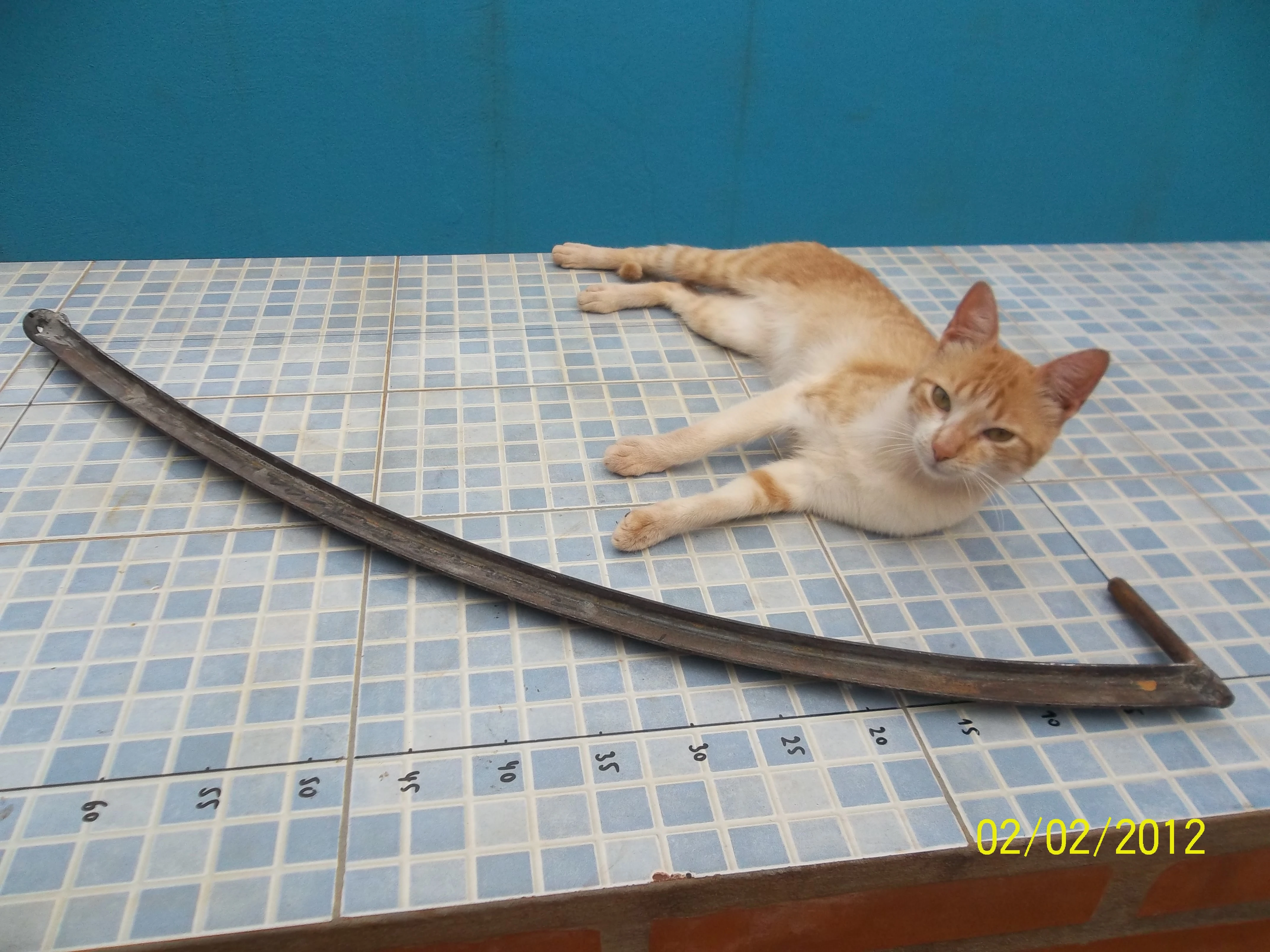

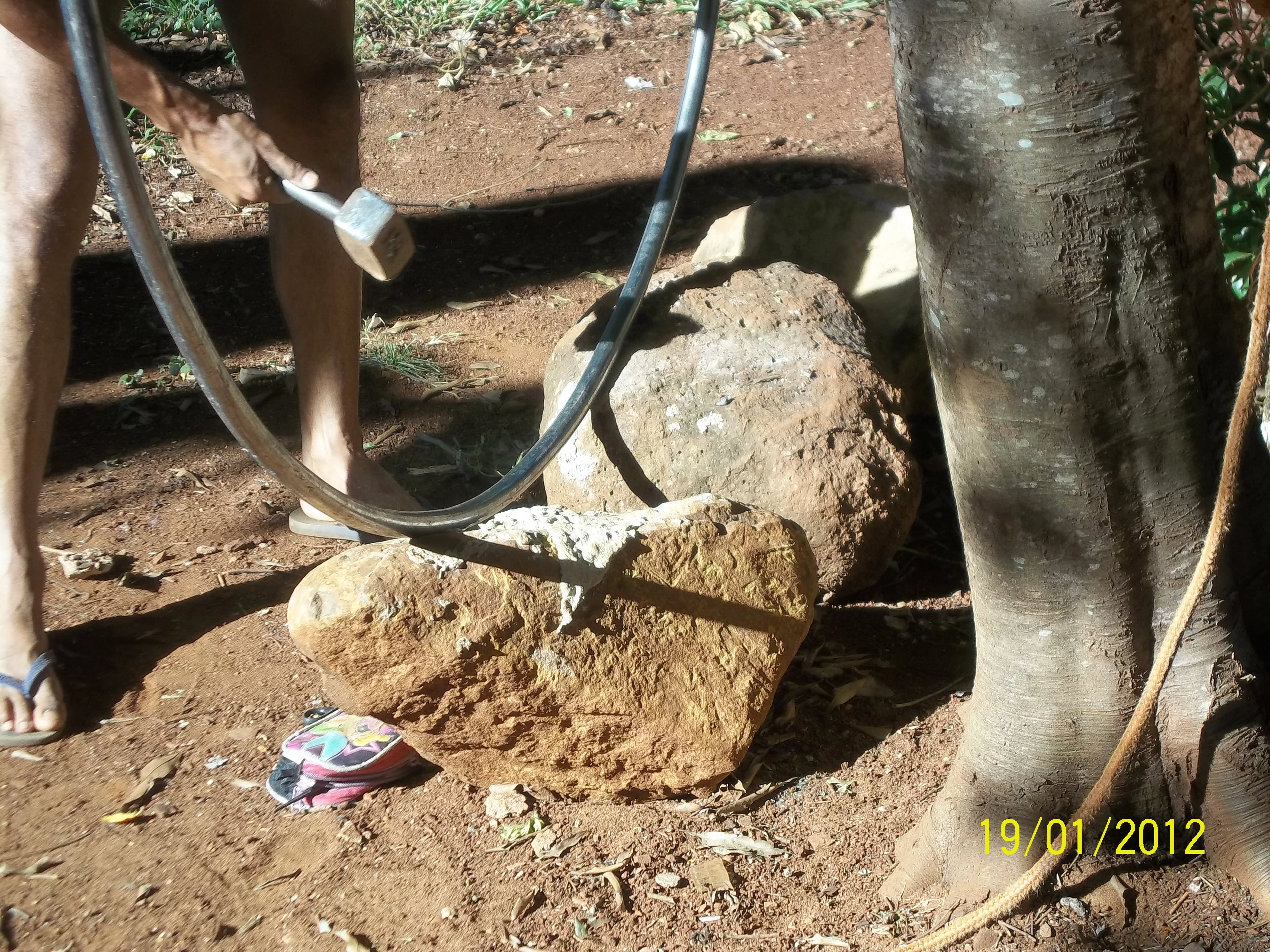

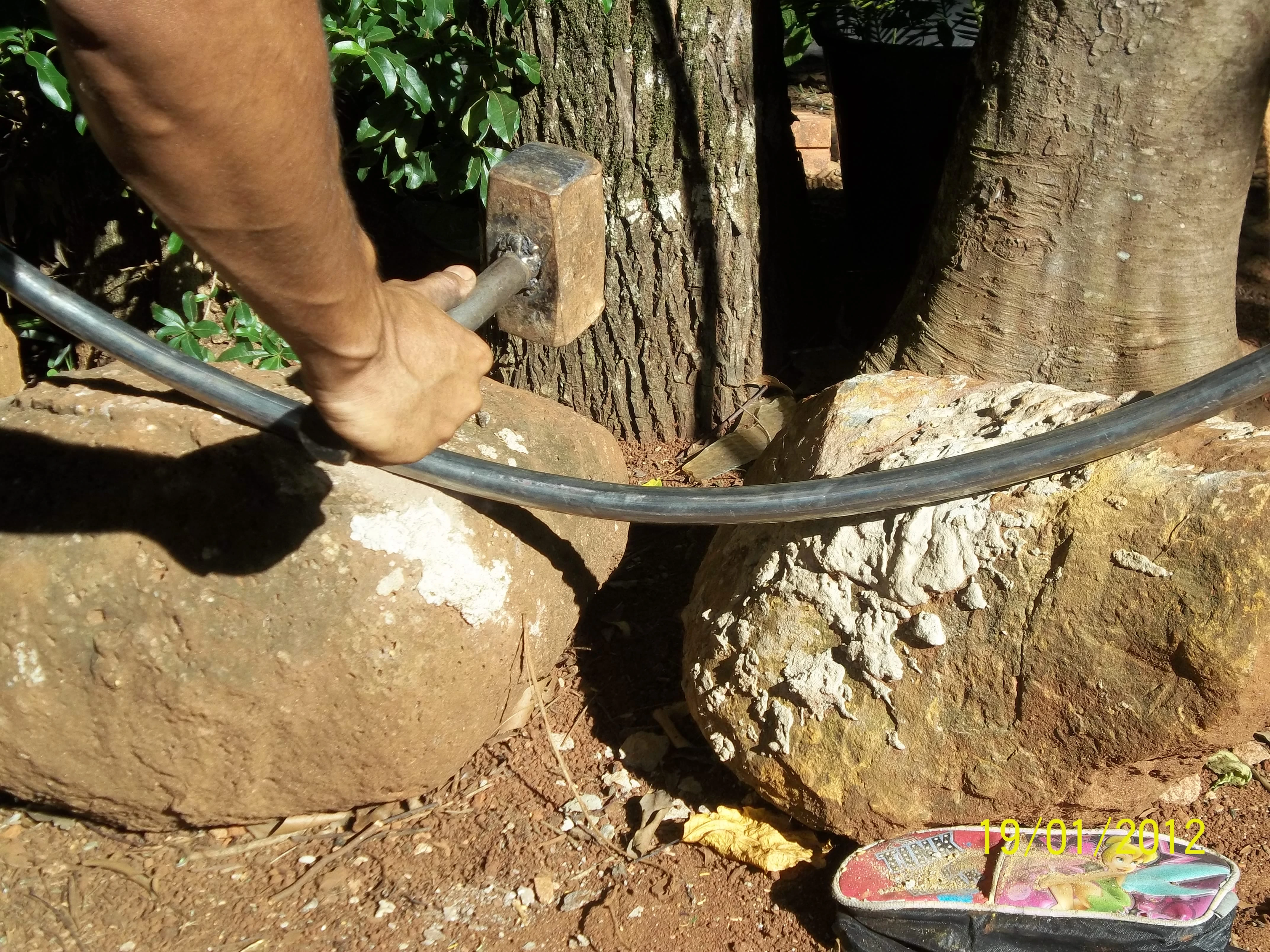

Rohrbiegen in Baumgabelung

100 0164

6 US$

100 0166

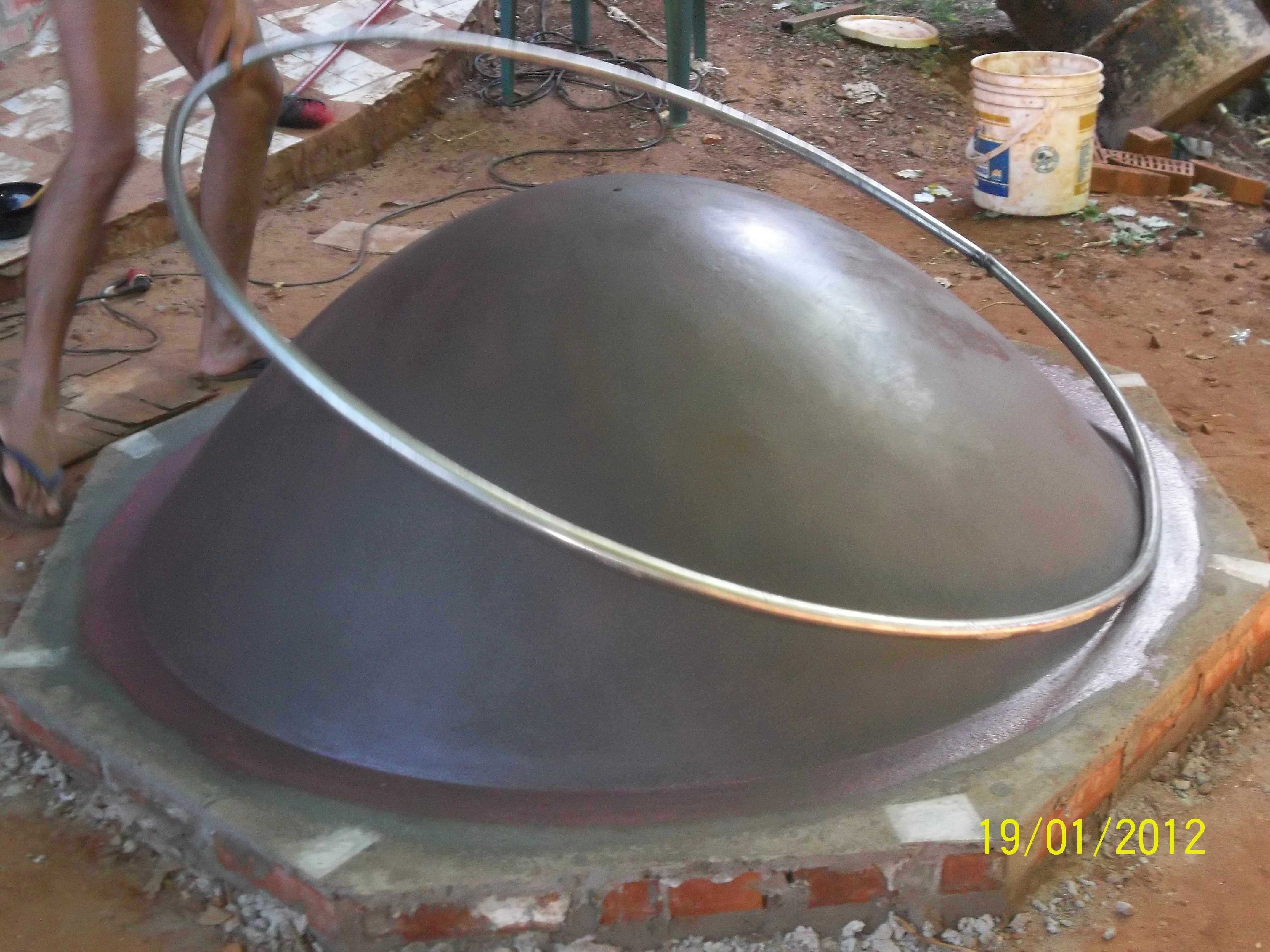

100 0165

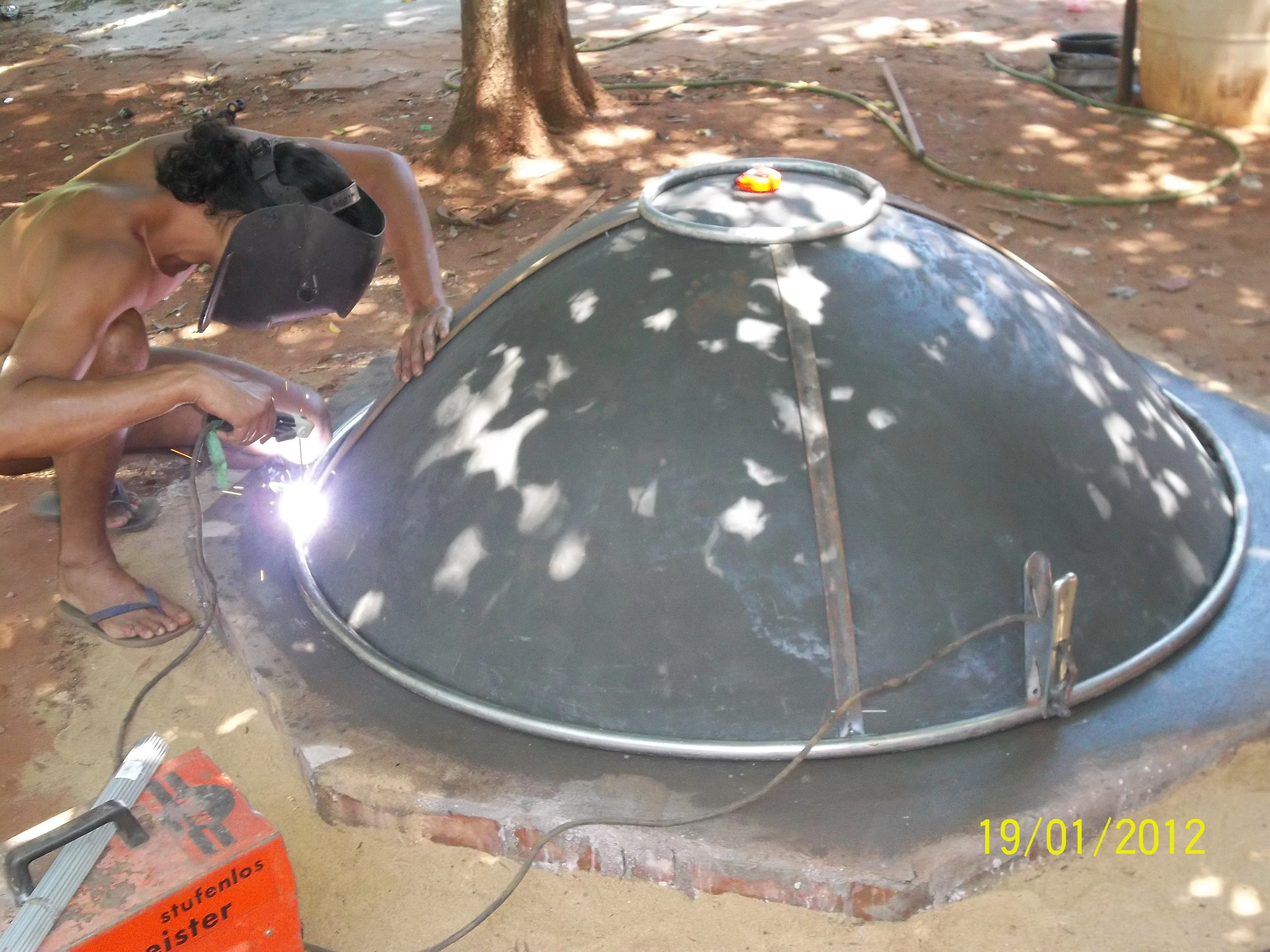

100 0173

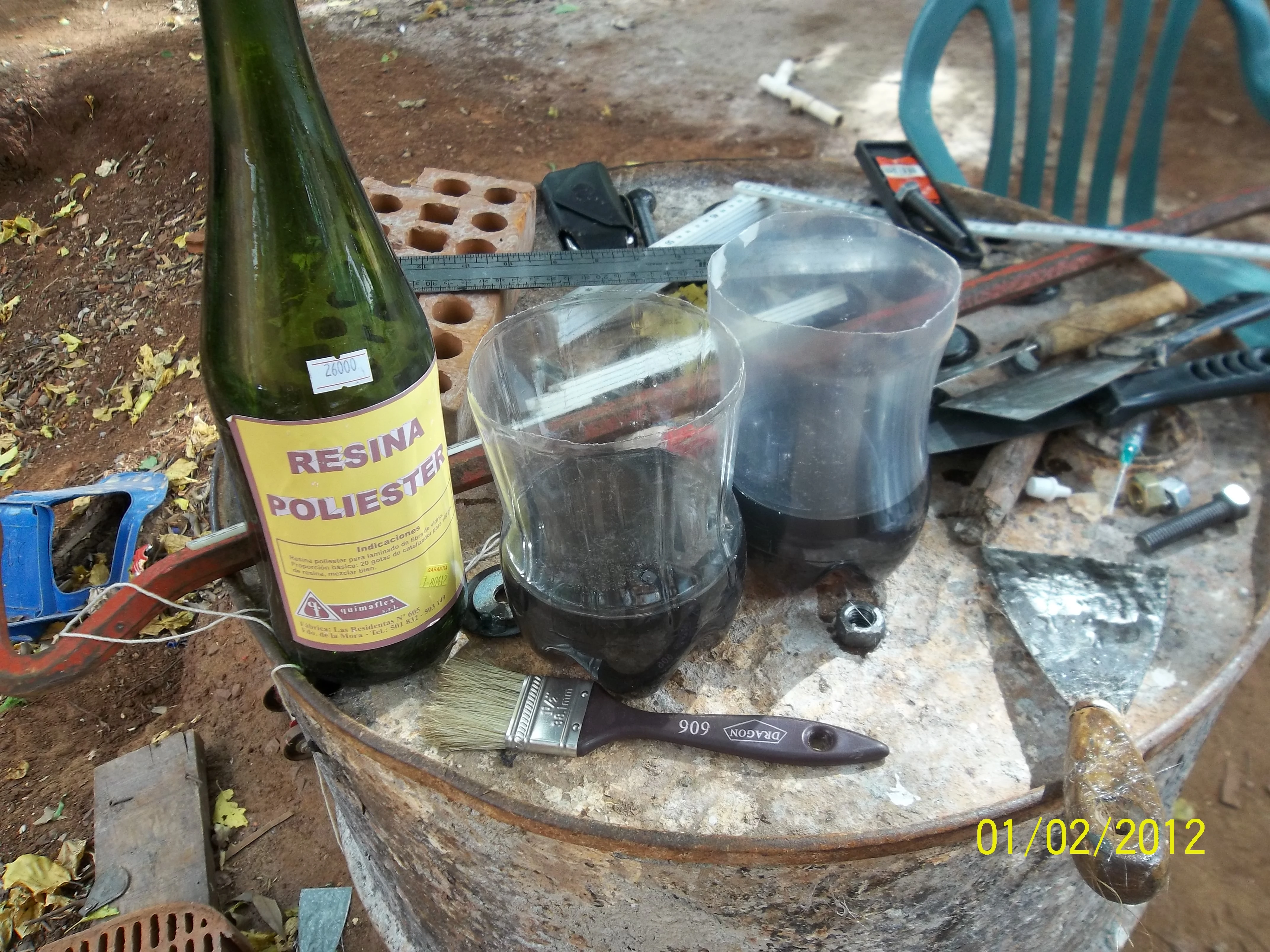

100 0178

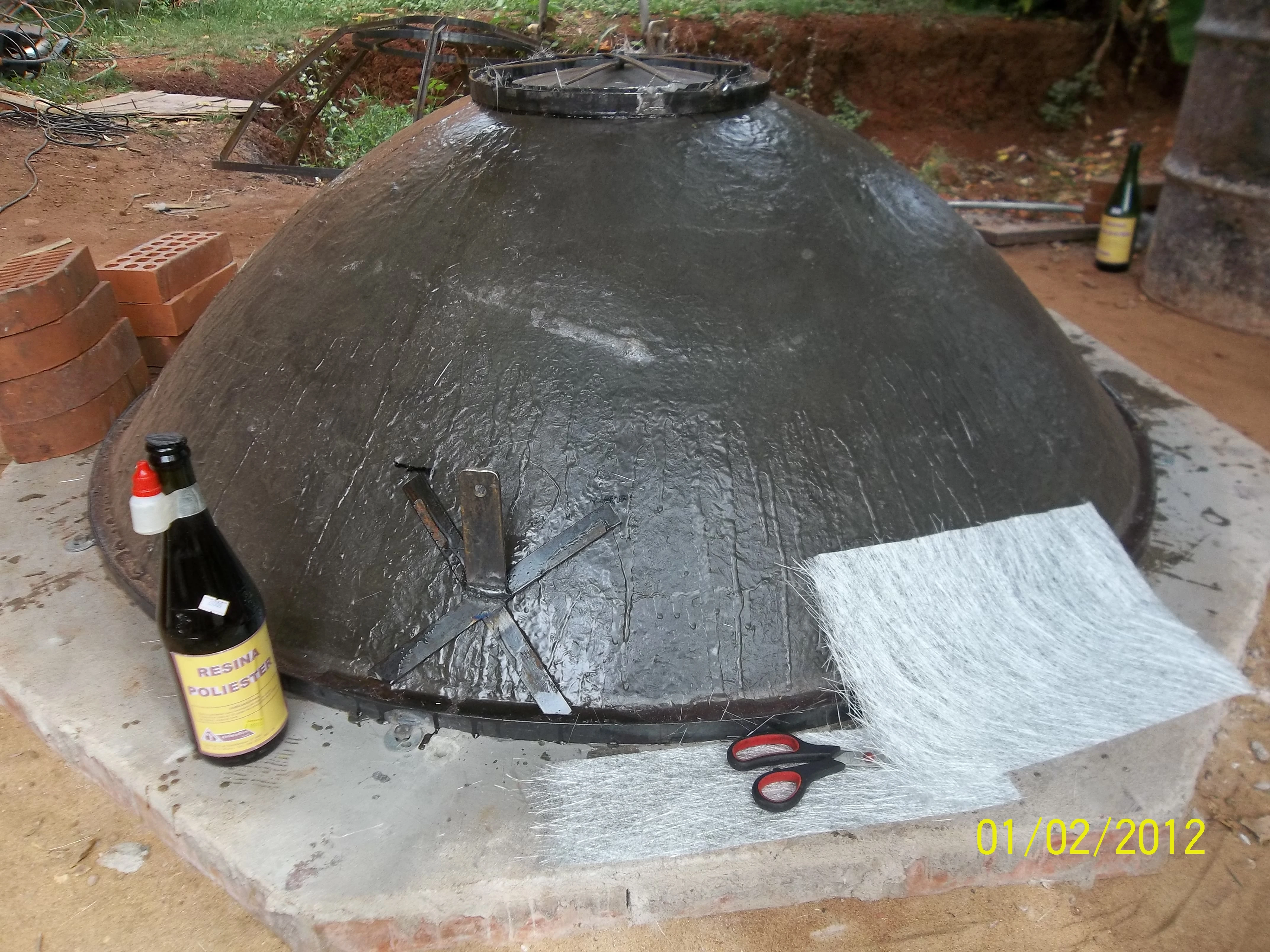

100 0177

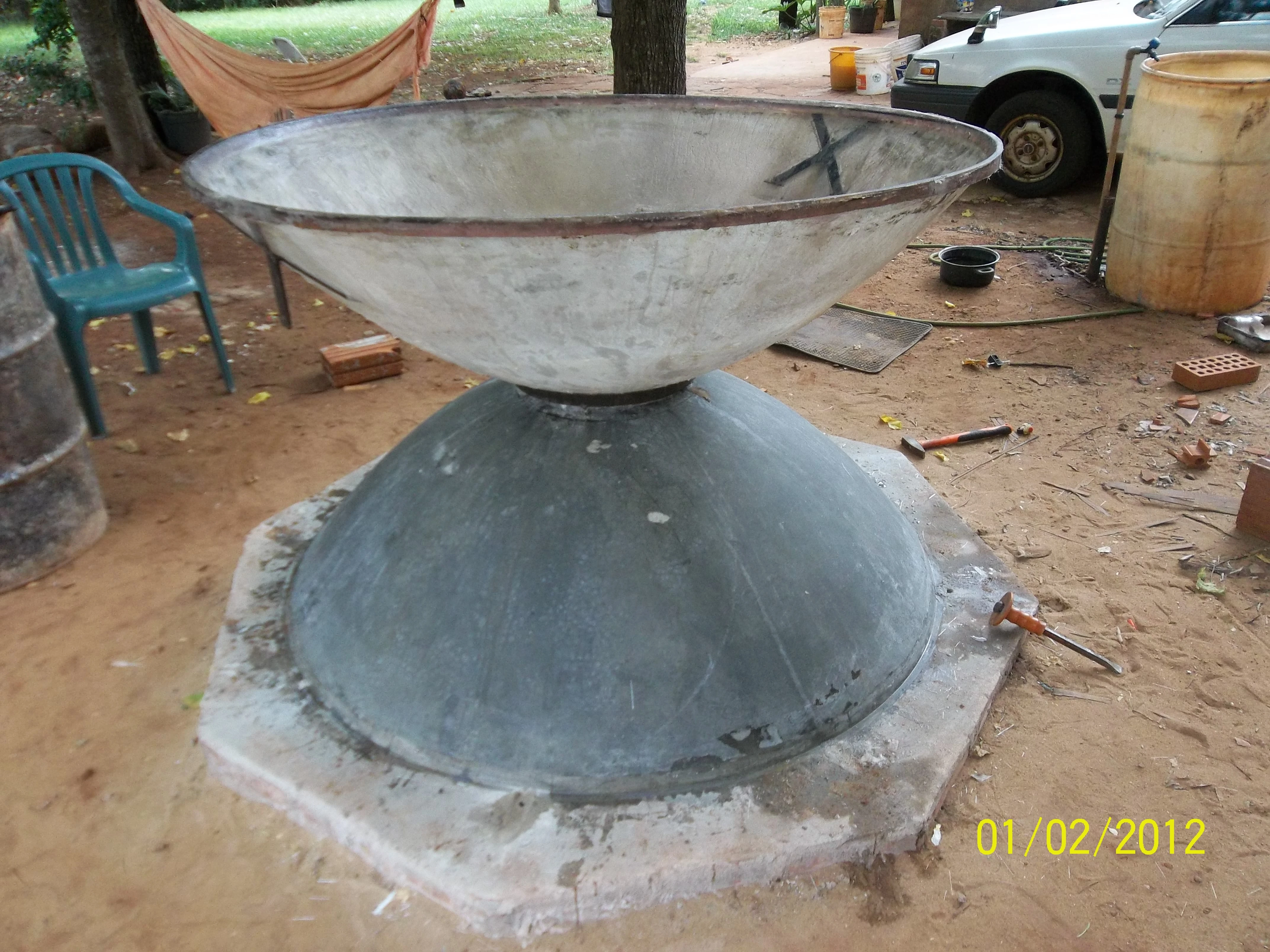

100 0179

Deep parabolas, where the focus is within the rim of the reflector. A sub-category of deep parabolas consists of paraboloids with coincident focus and centre of mass.

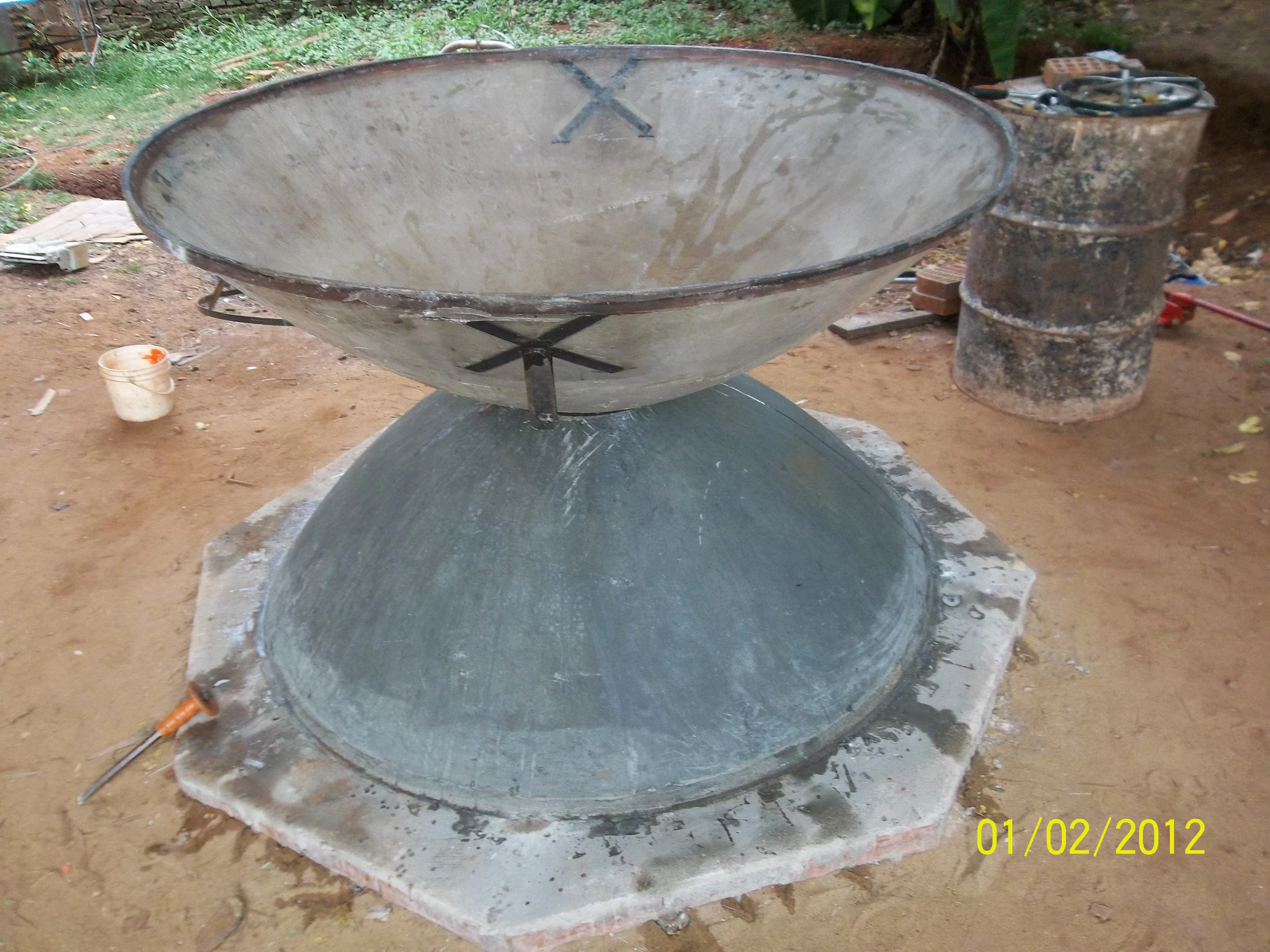

100 0180

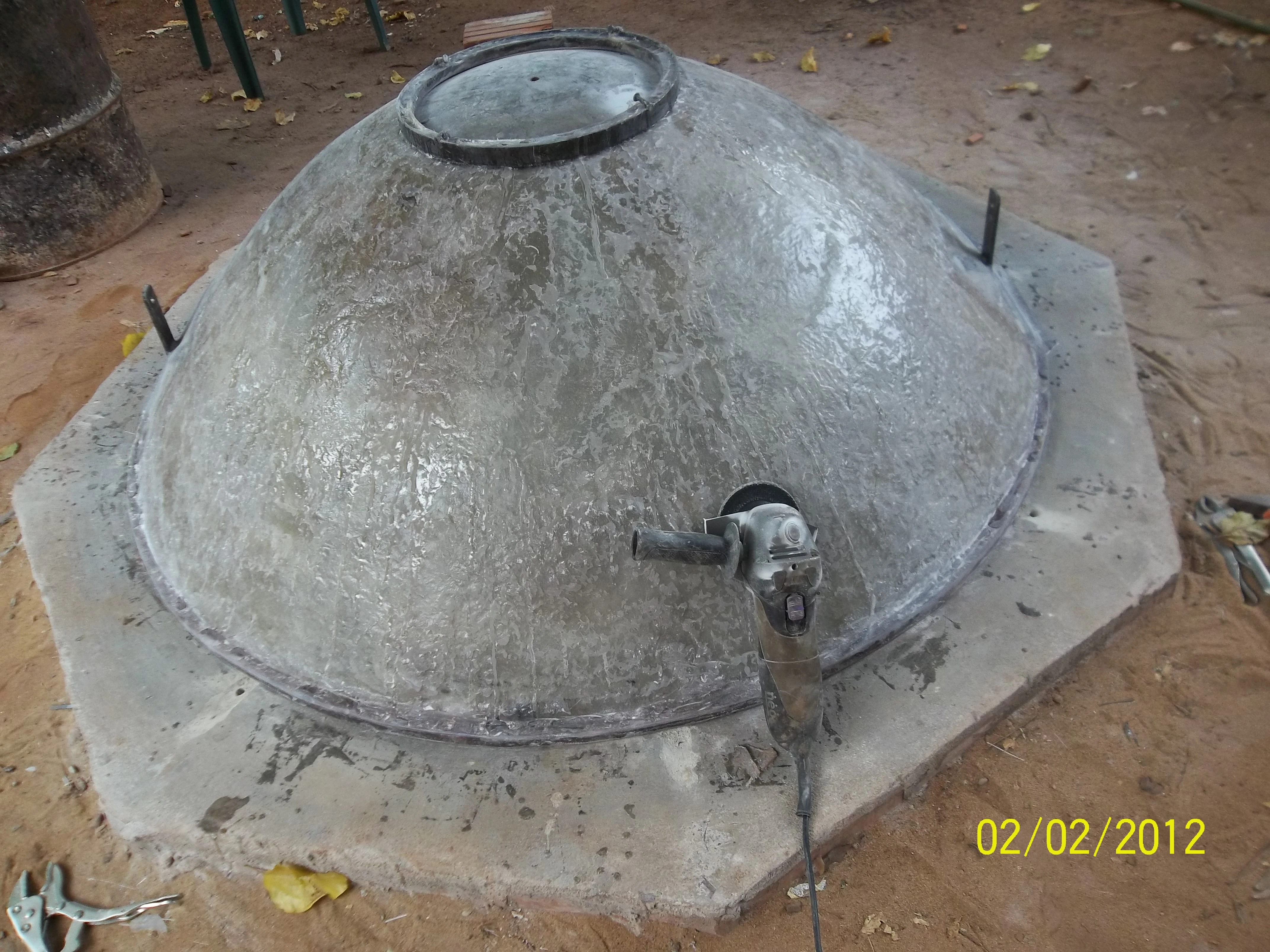

100 0189

Unebenheiten abschleifen.

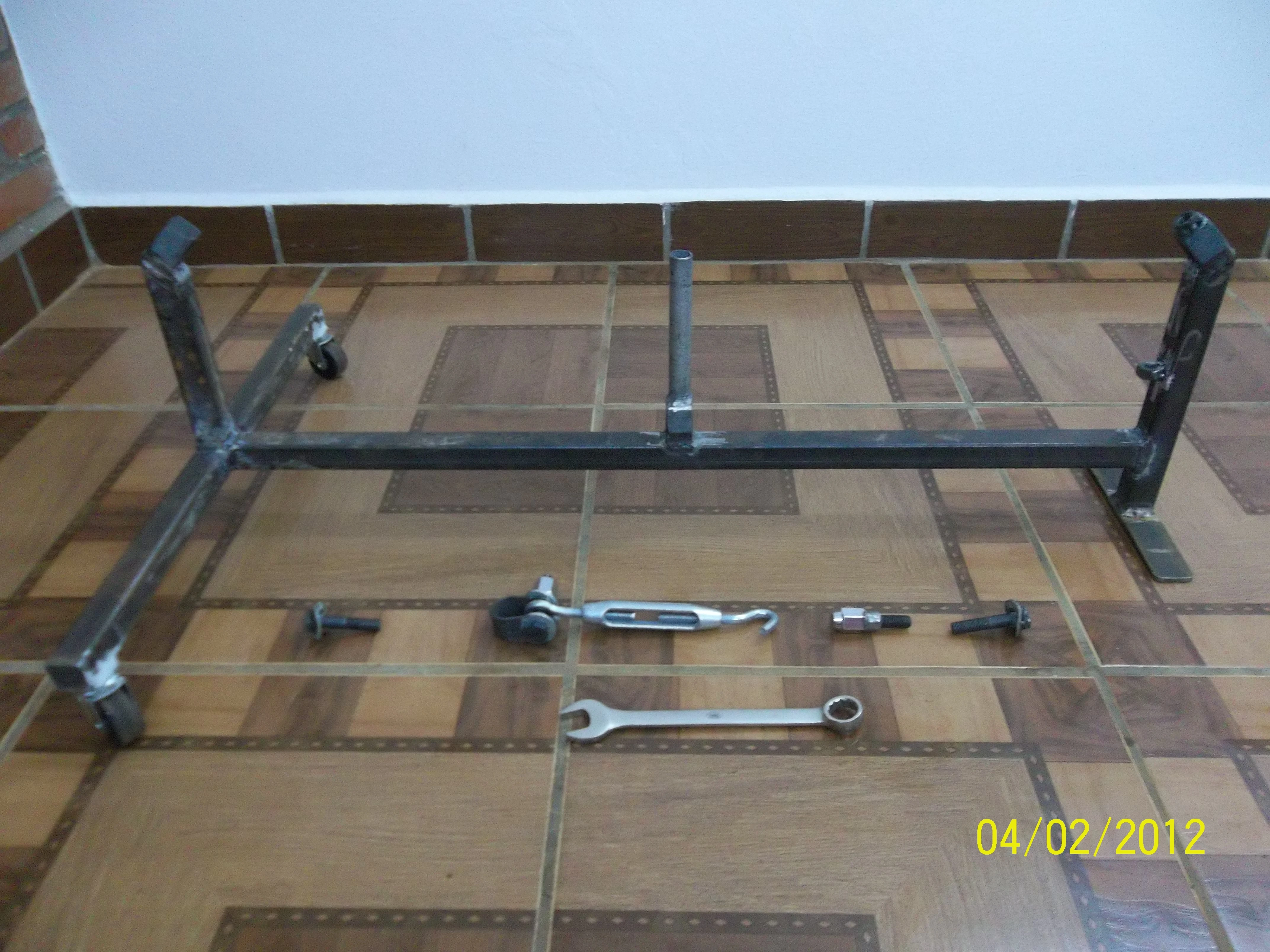

100 0203

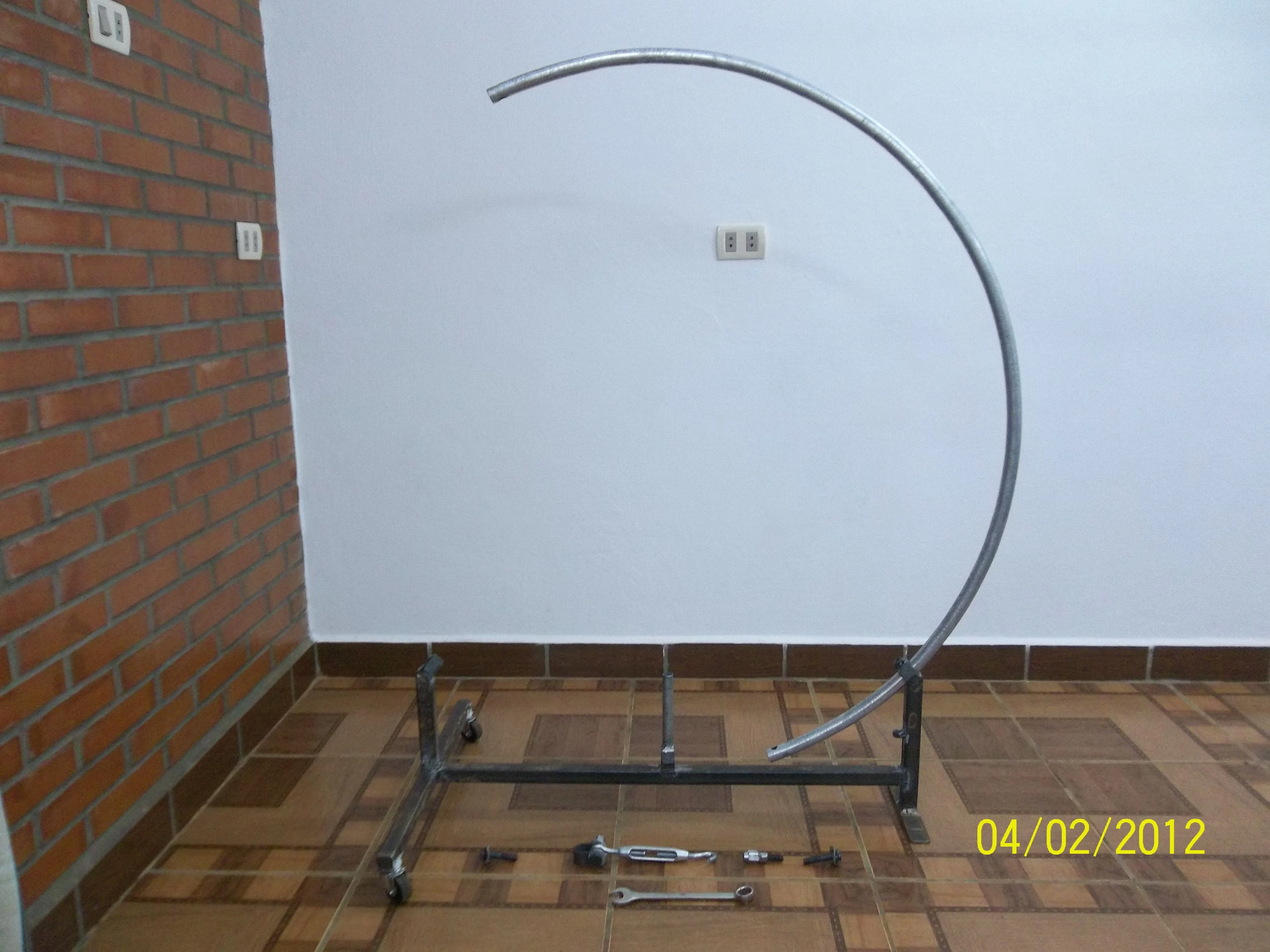

Haltegestell

DP3010

Globus

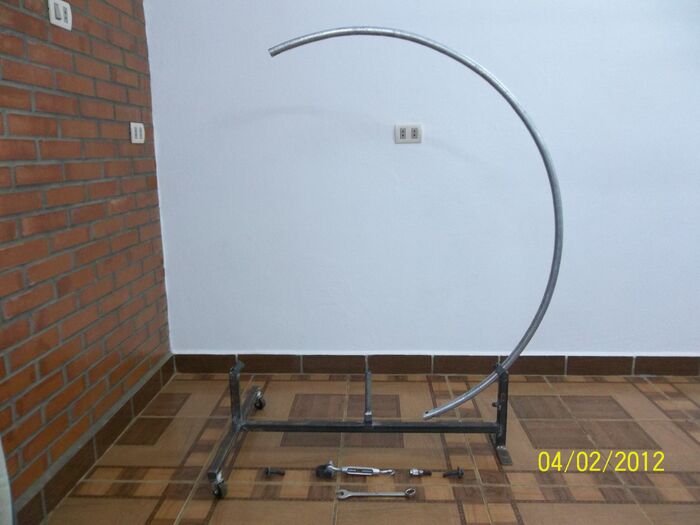

100 0204

Beweglichen Haltebuegel einsetzen.

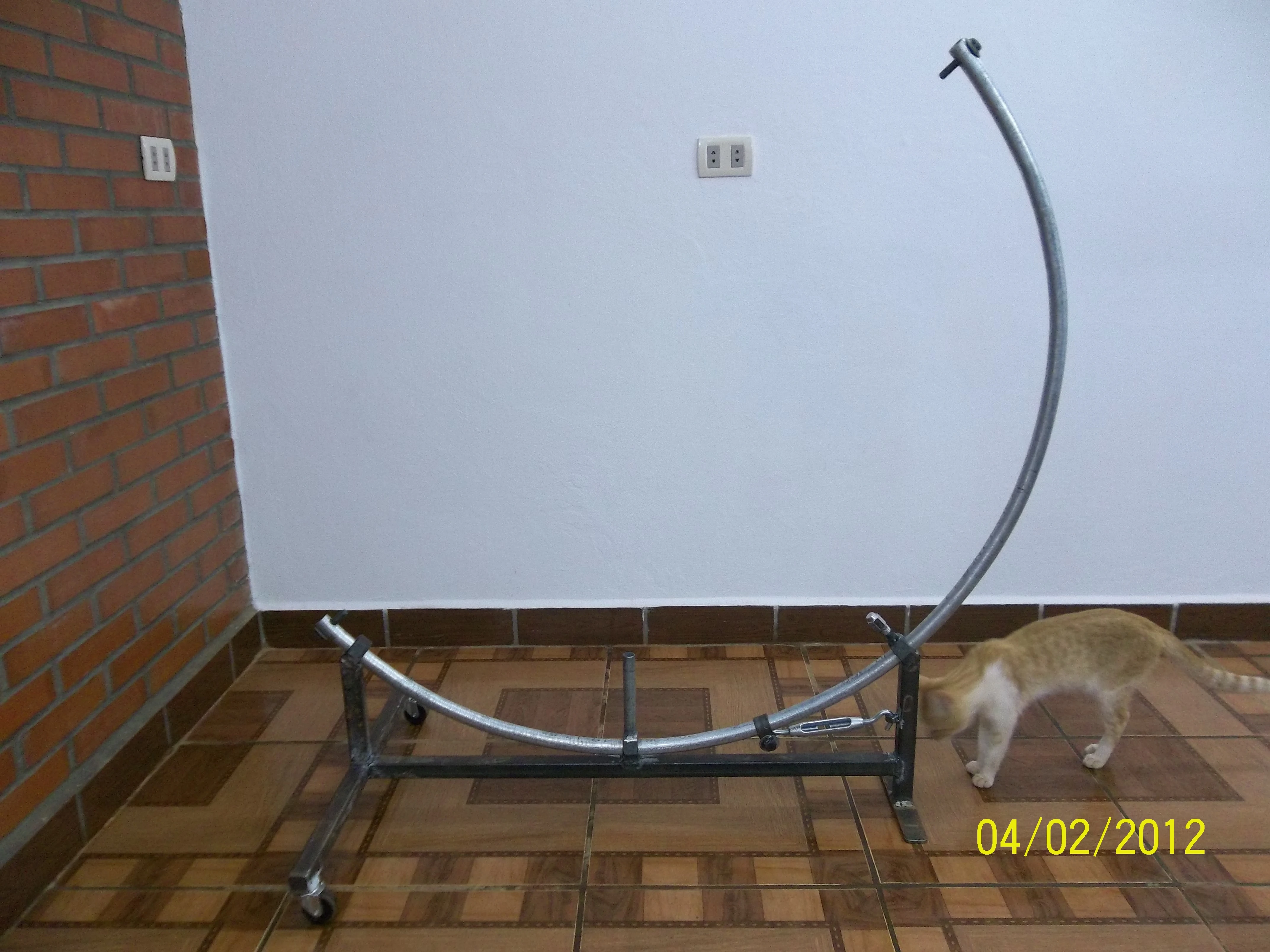

100 0190
100 0194

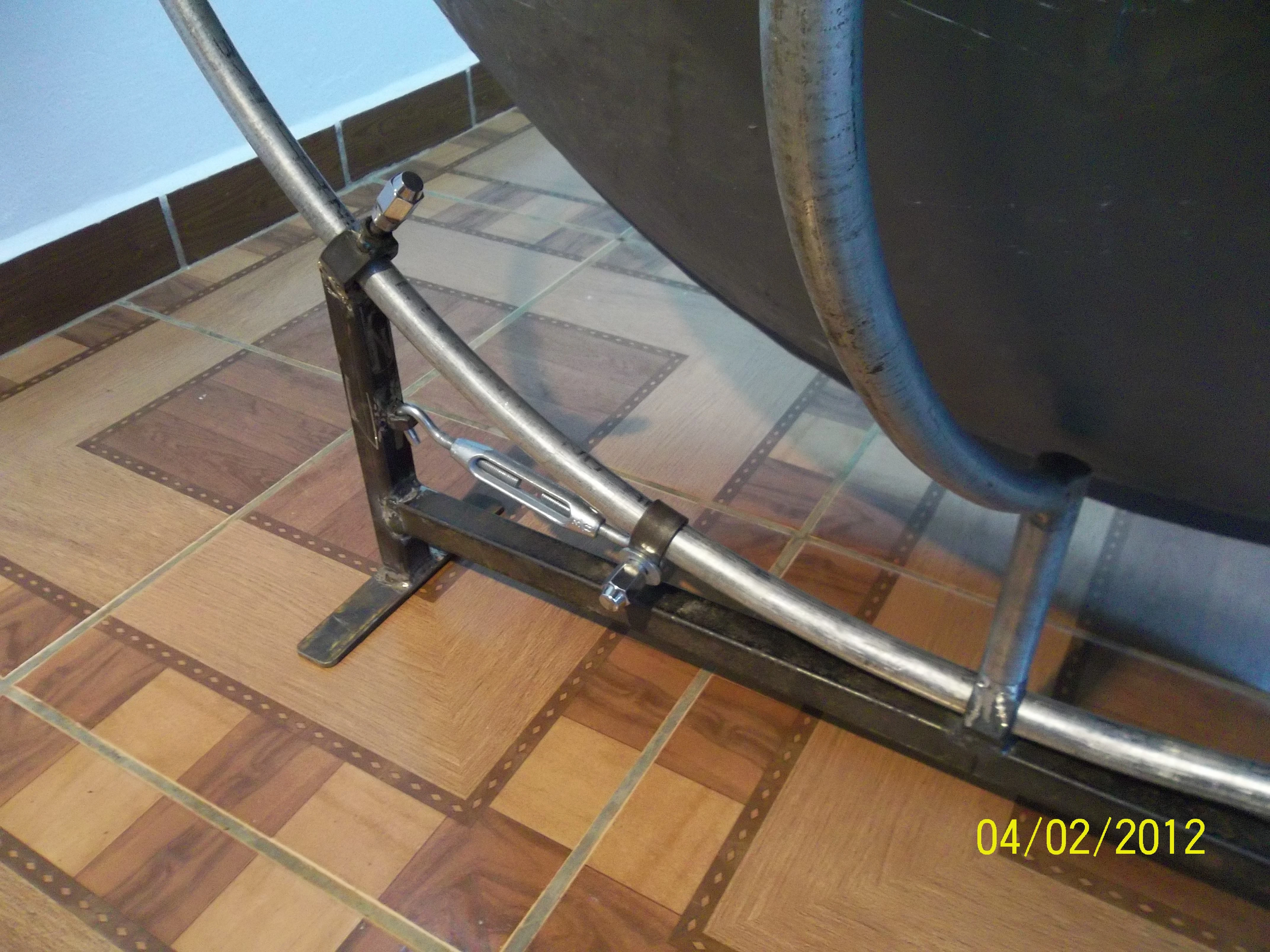

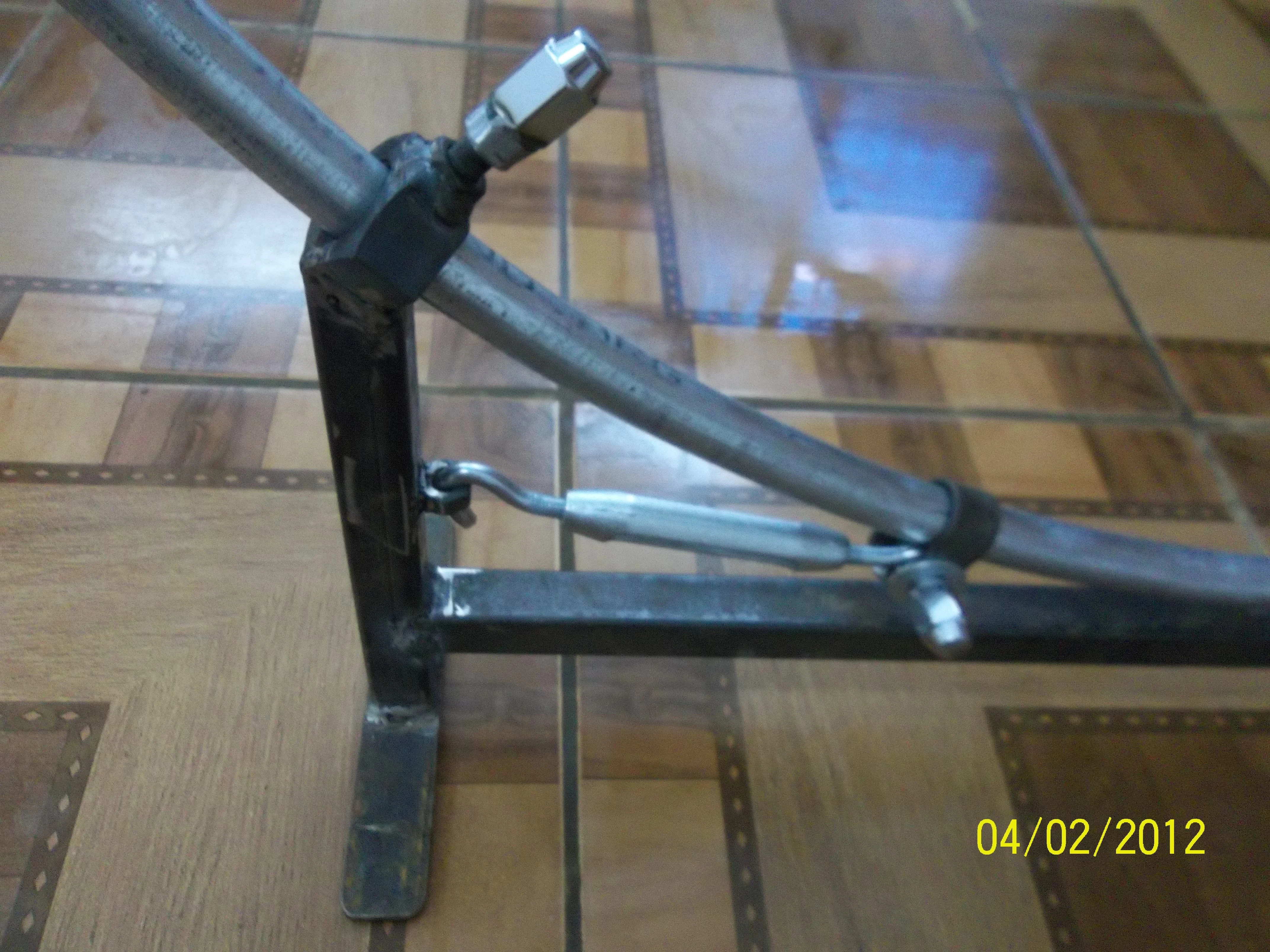

Arretierungsschraube und Feinjustierung

100 0214

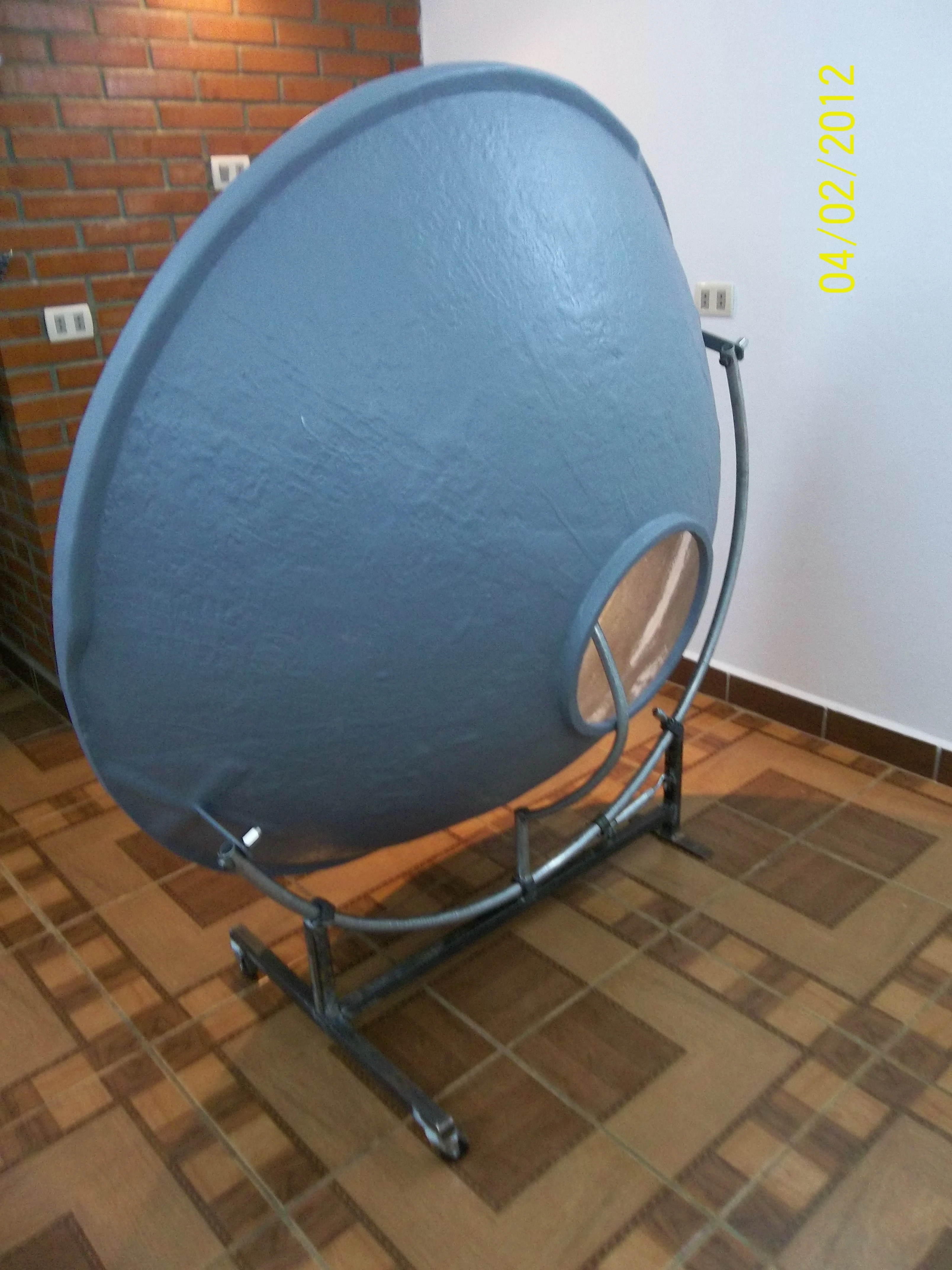

100 02081
100 0198

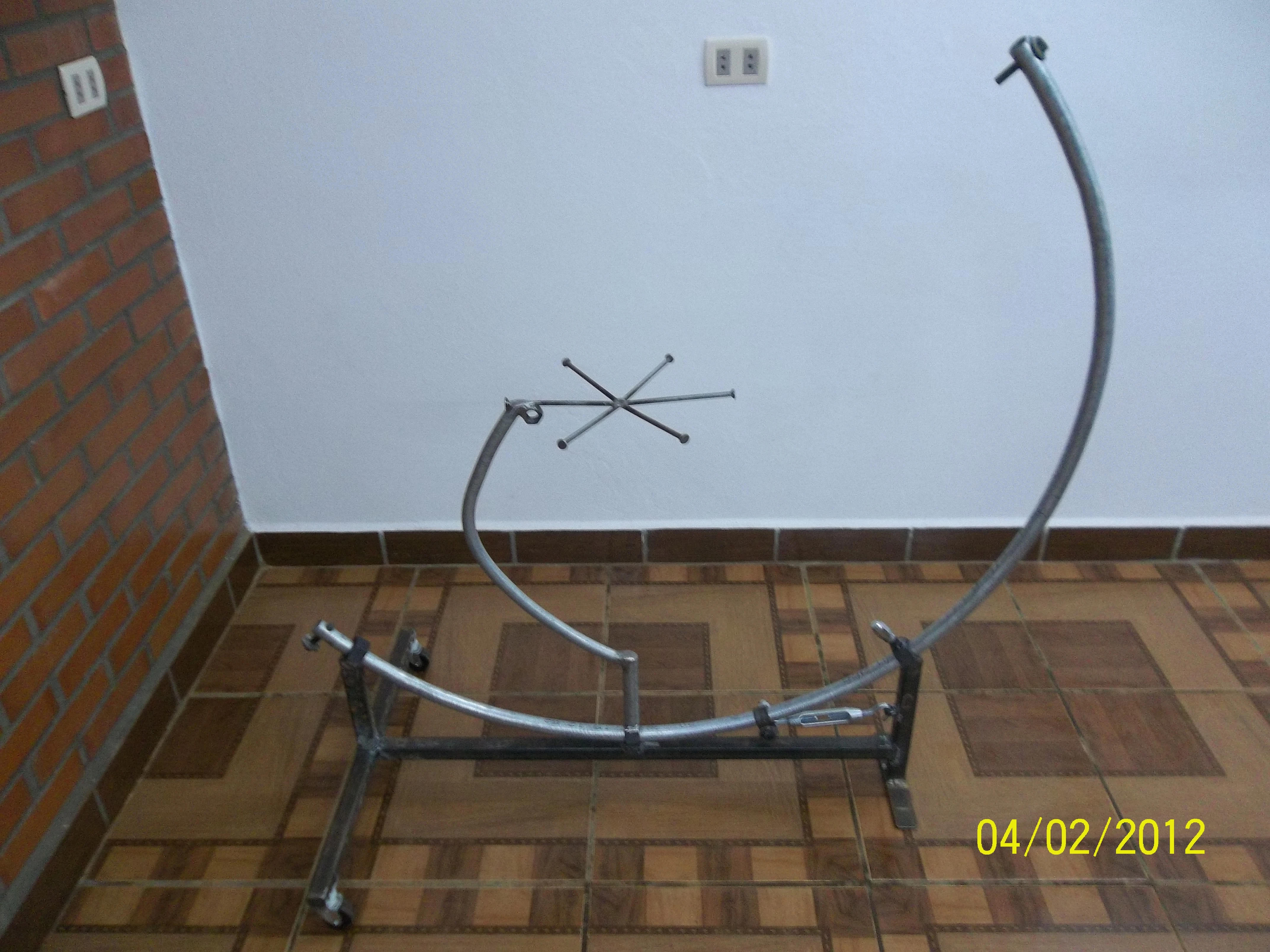

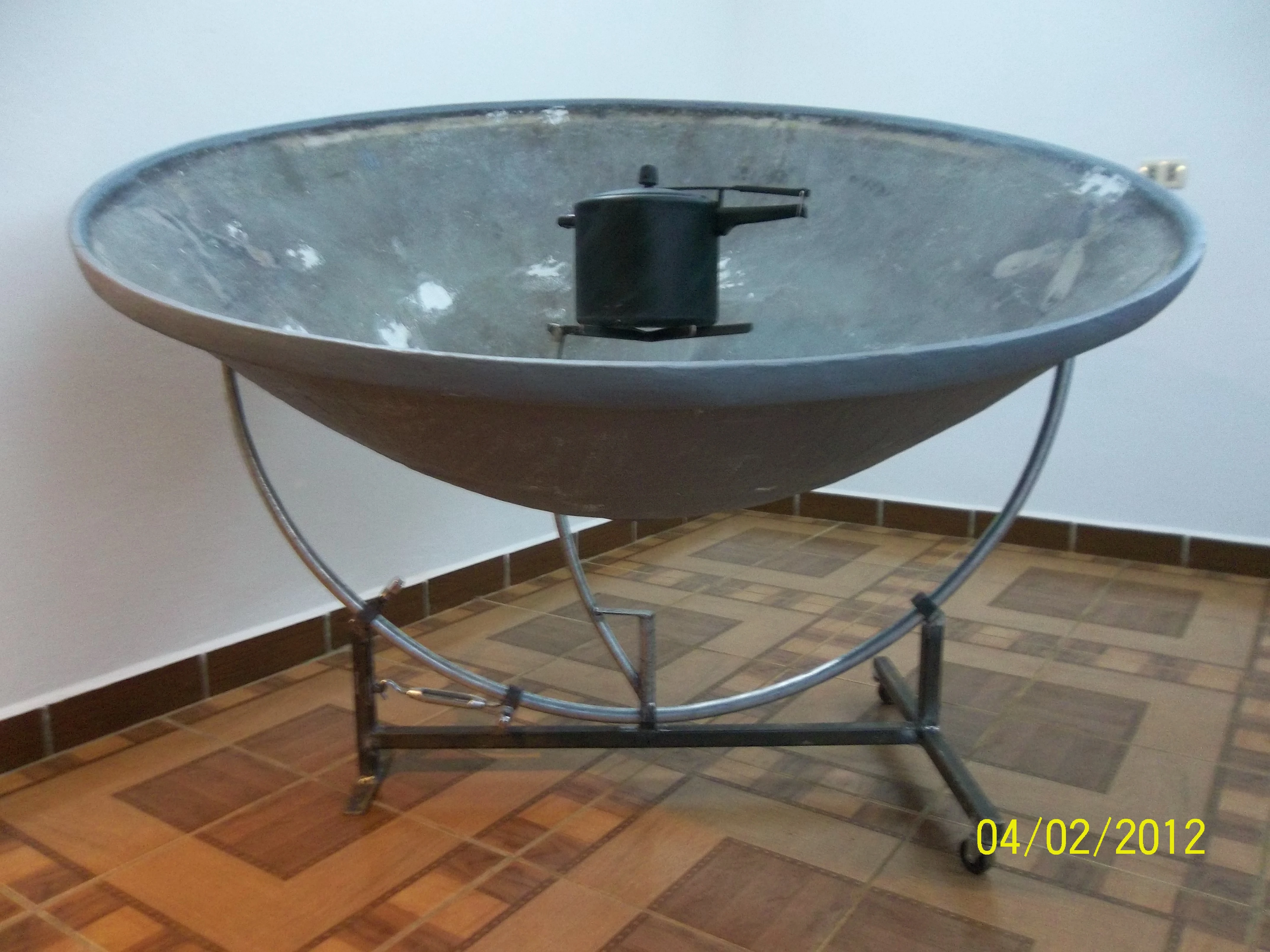

Gestell mit schwenkbarem Topfhalter


100 0199

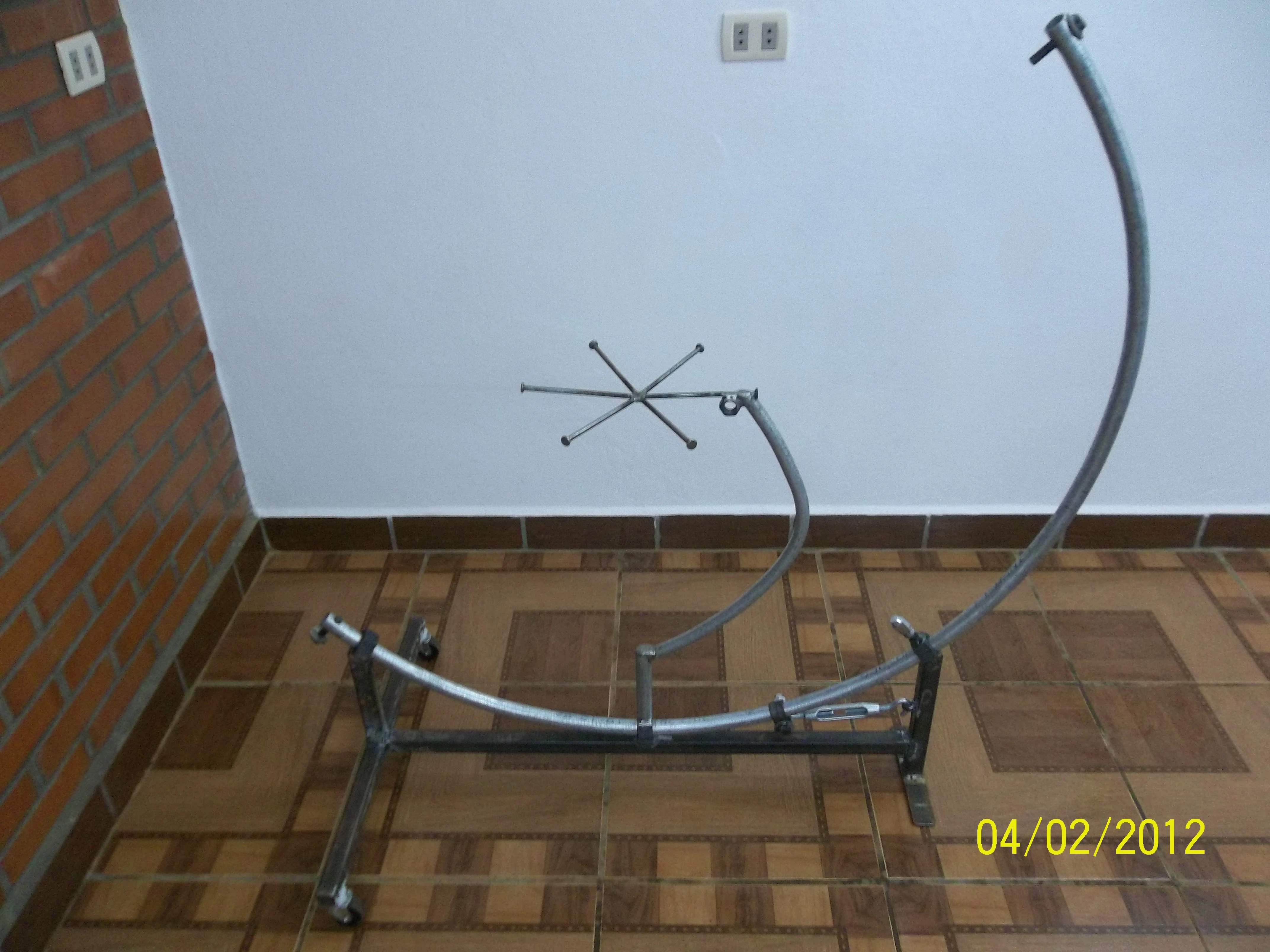

Nach rechts geschwenkt.

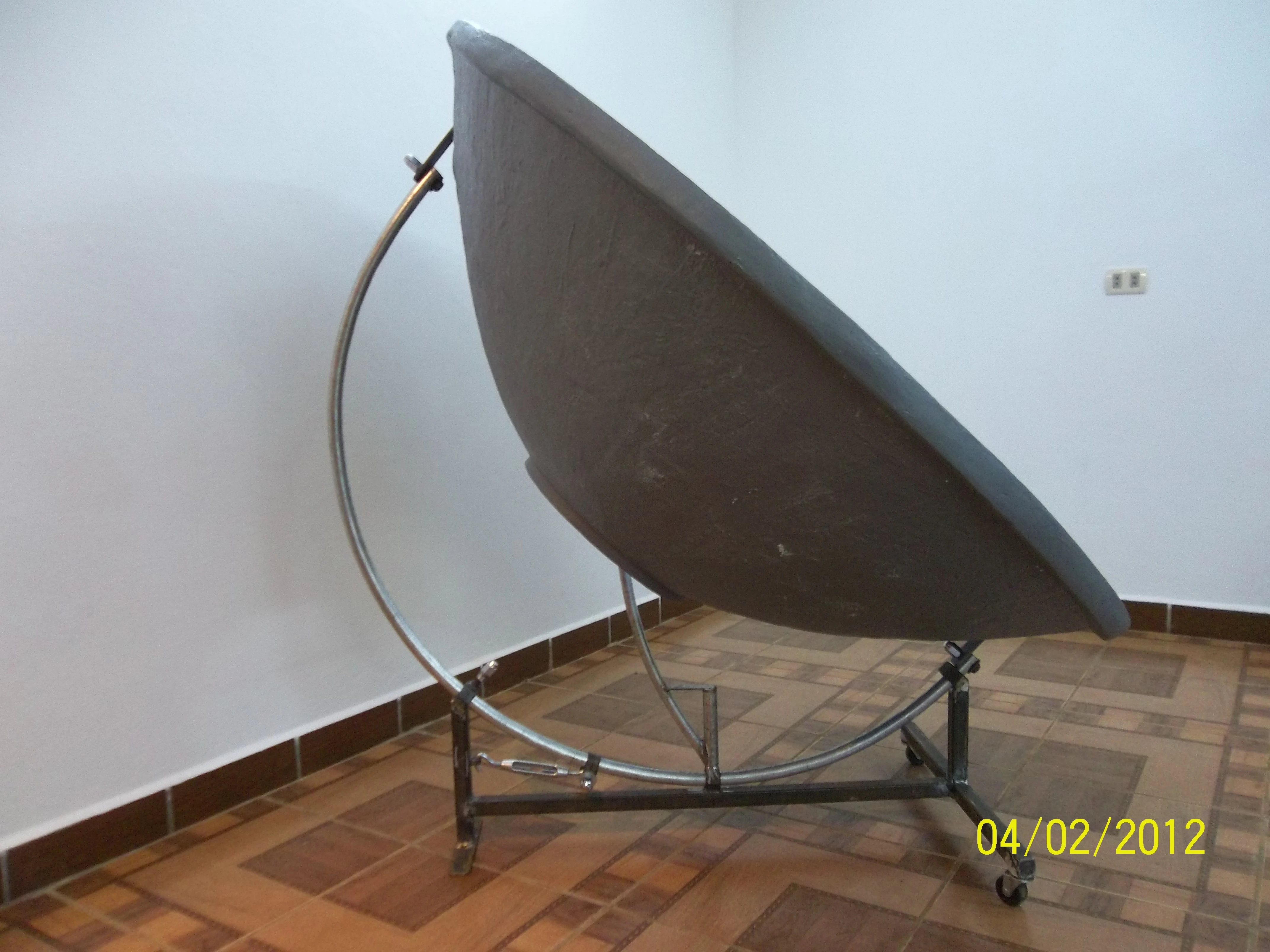

100 0228

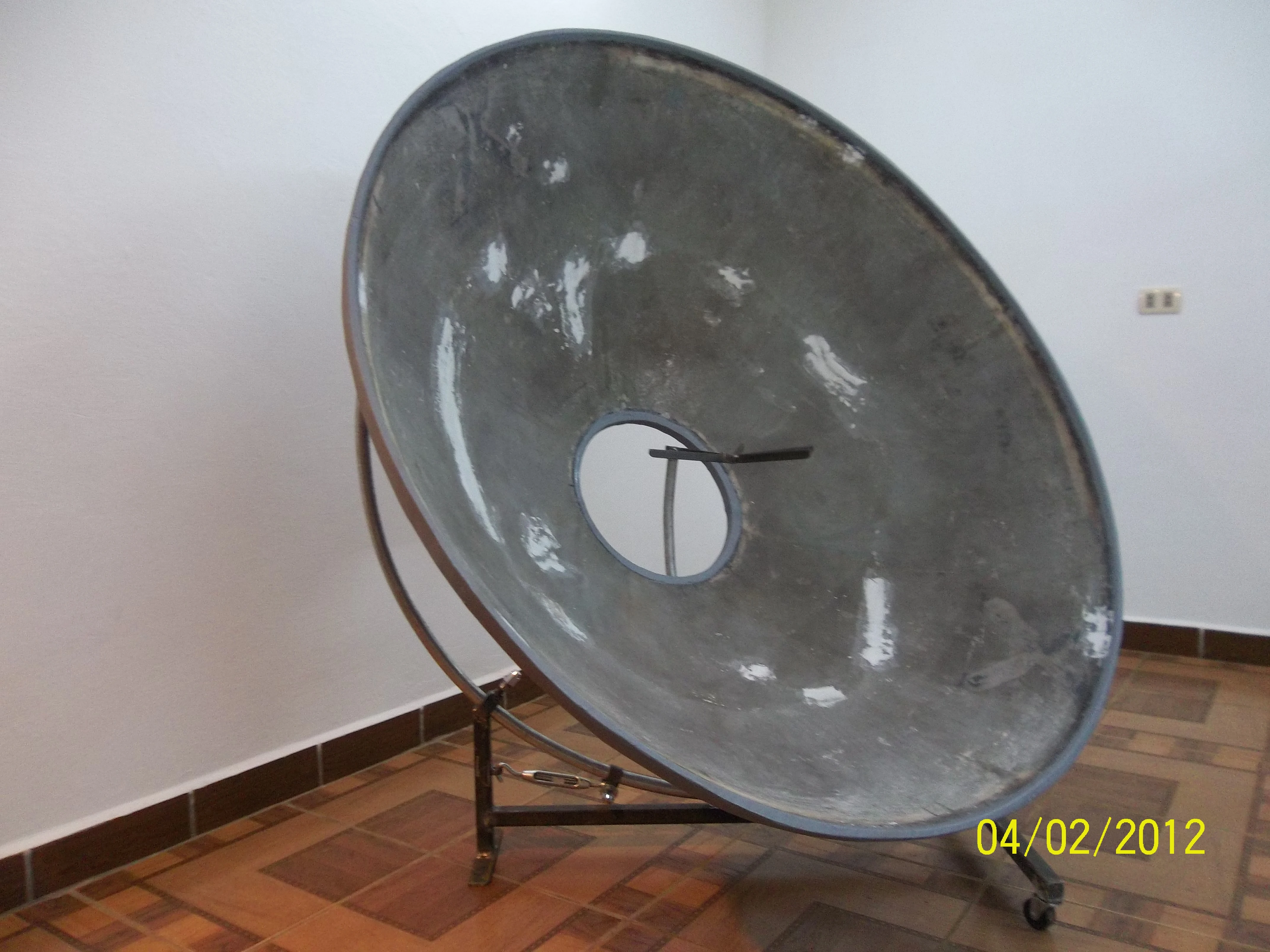

Ausrichtung zur Sonne im Winter, mittags.

100 0229

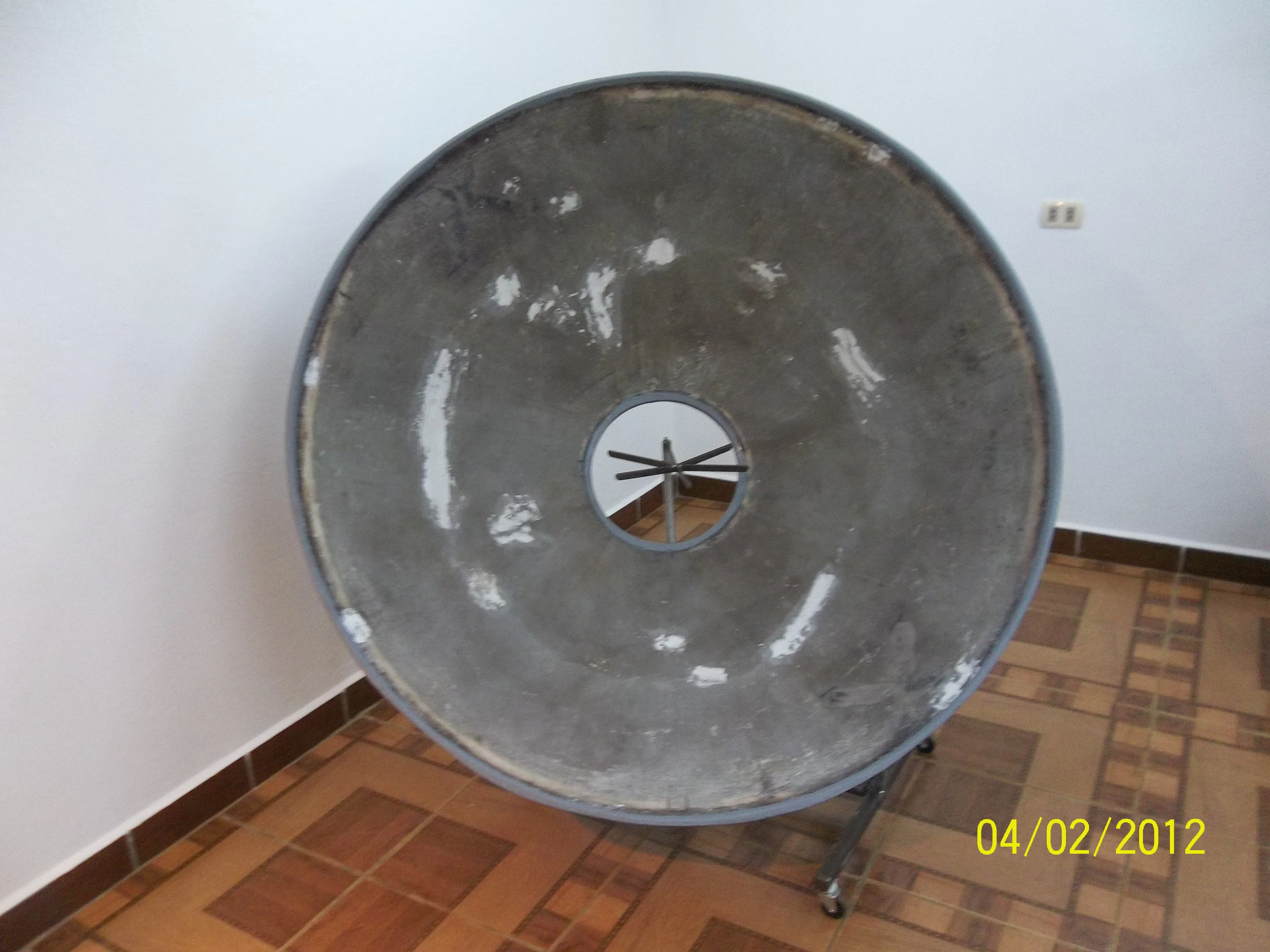

100 0226

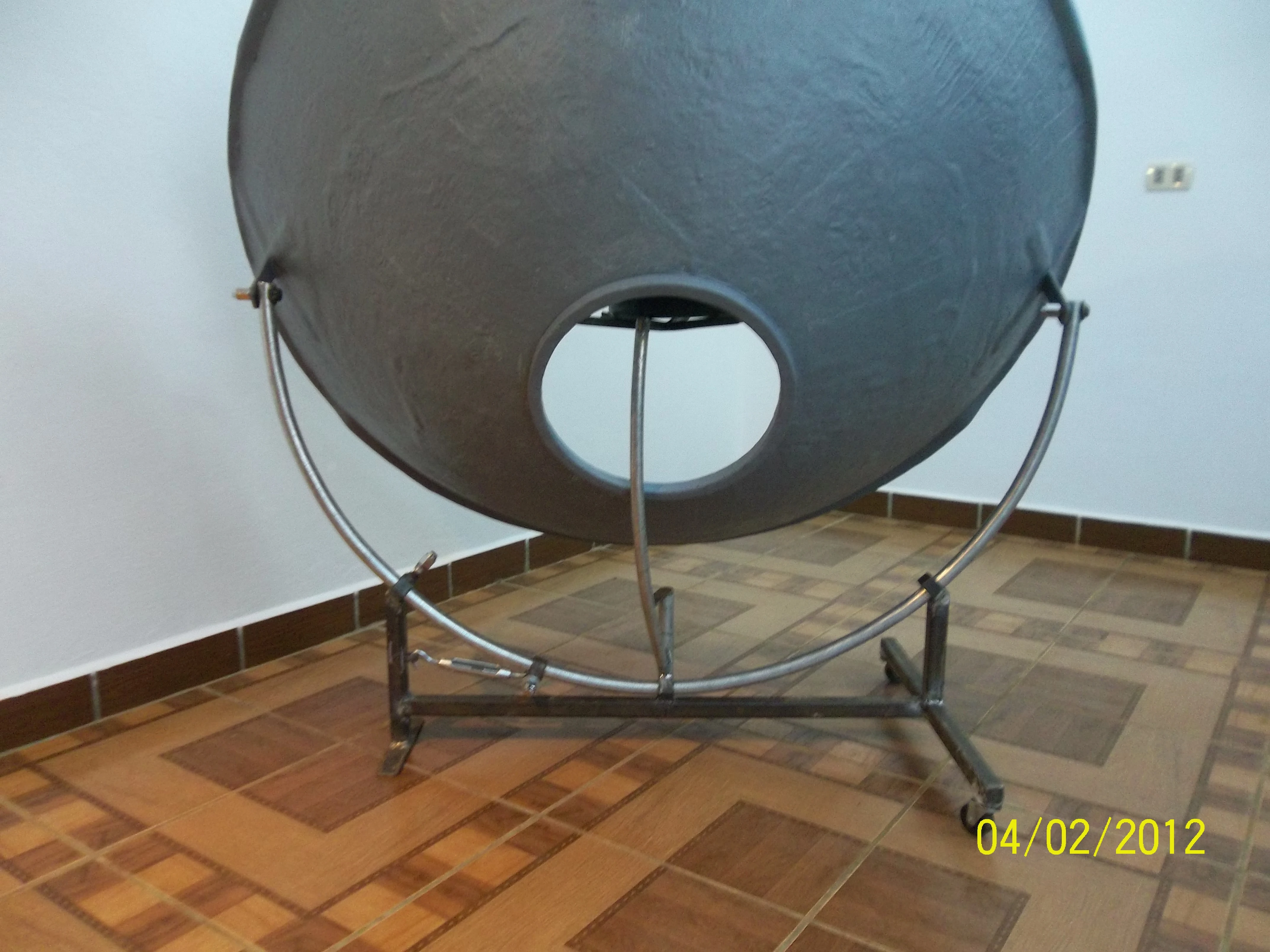

100 0234

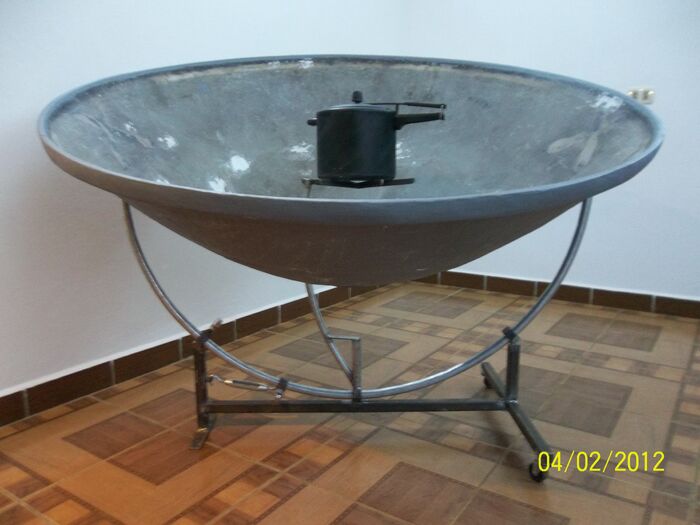

100 0233

http://solarcooking.wikia.com/wiki/Focus-Balanced_Paraboloidal_Reflector

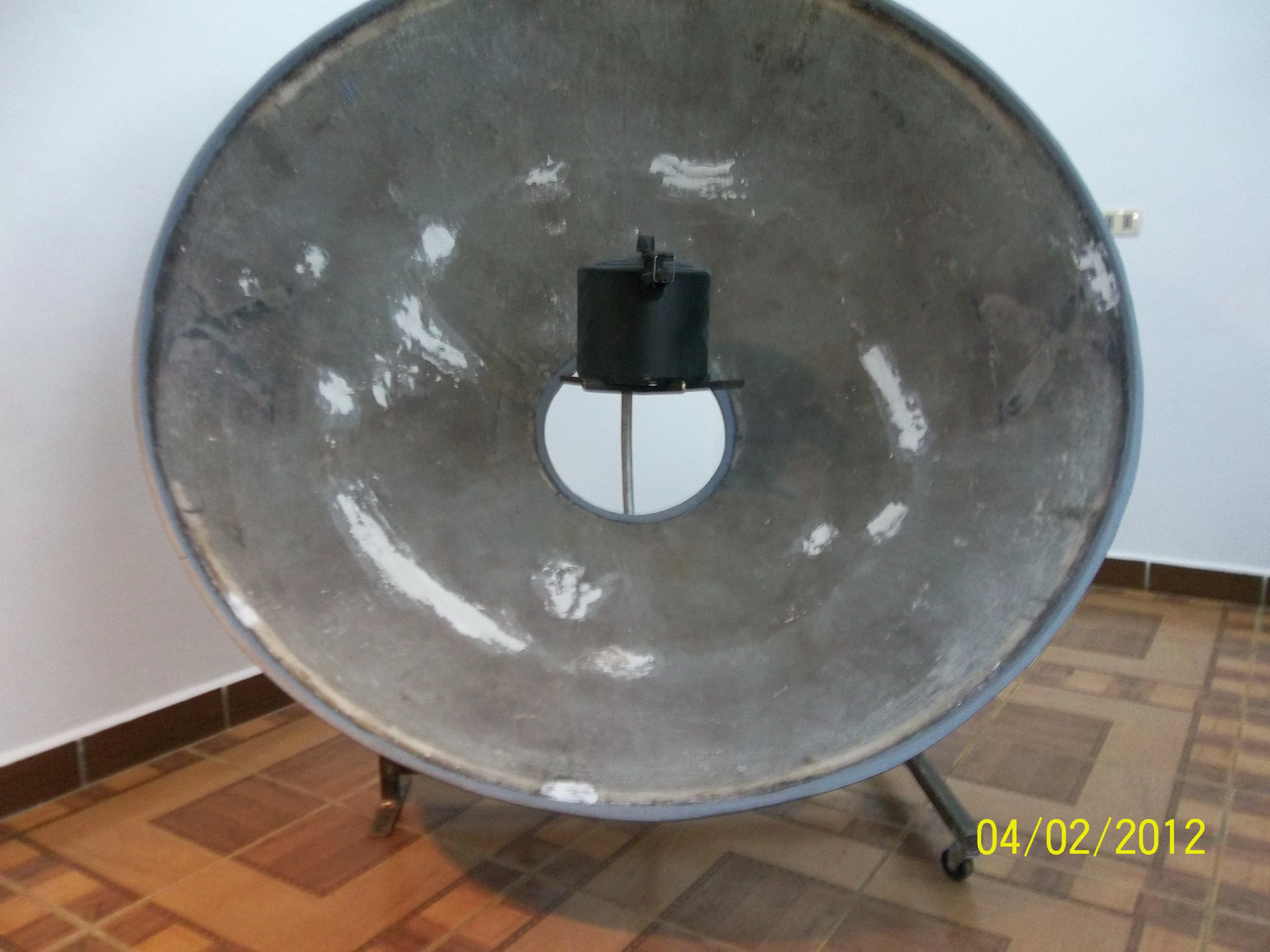

100 0235

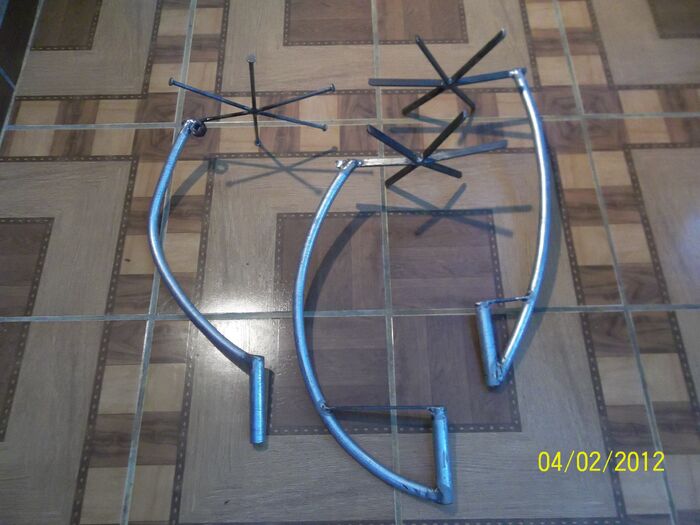

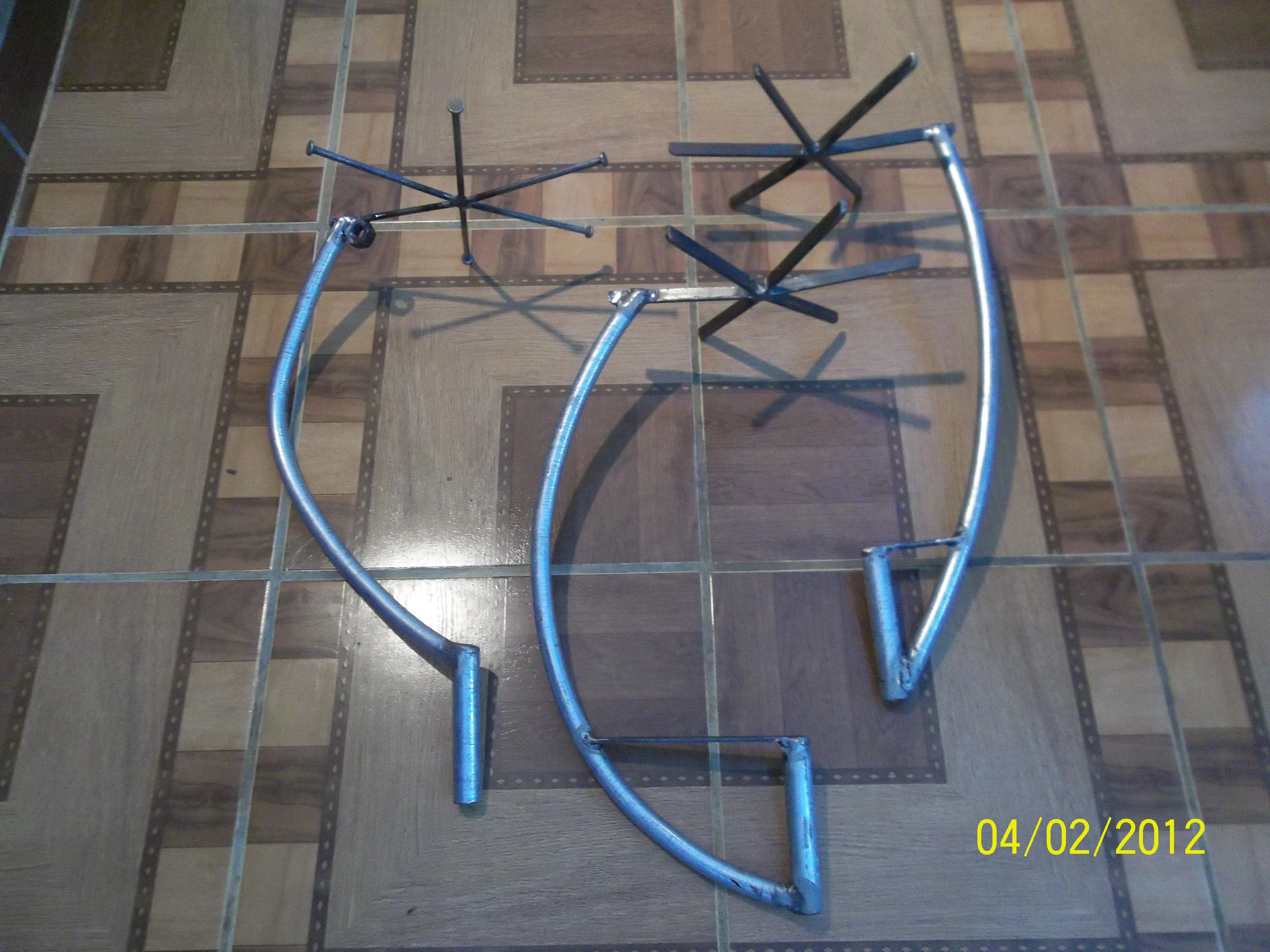

100 0241
100 0243

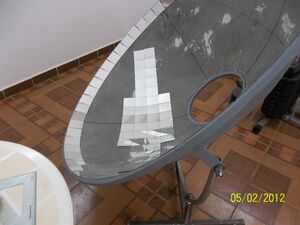

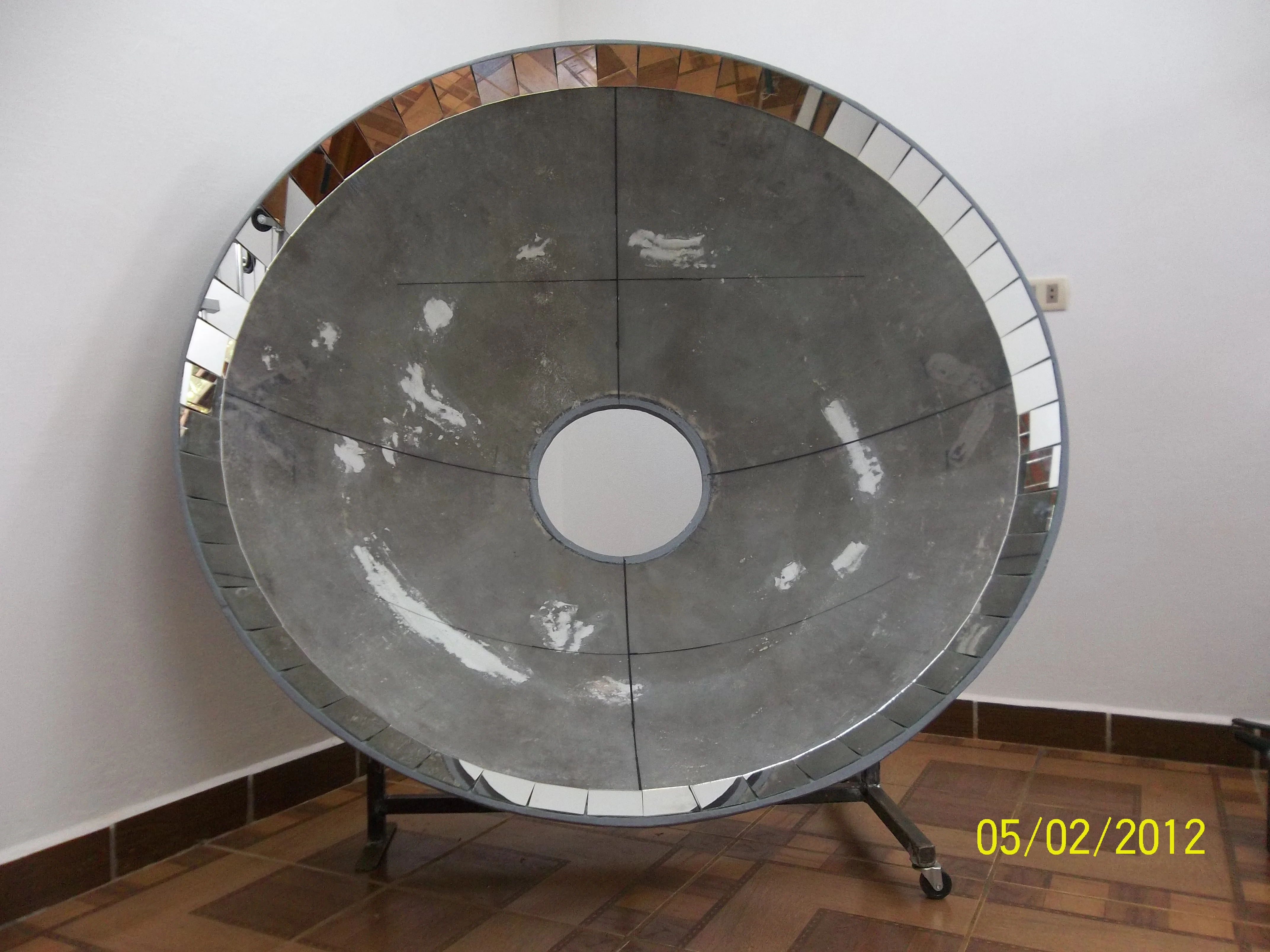

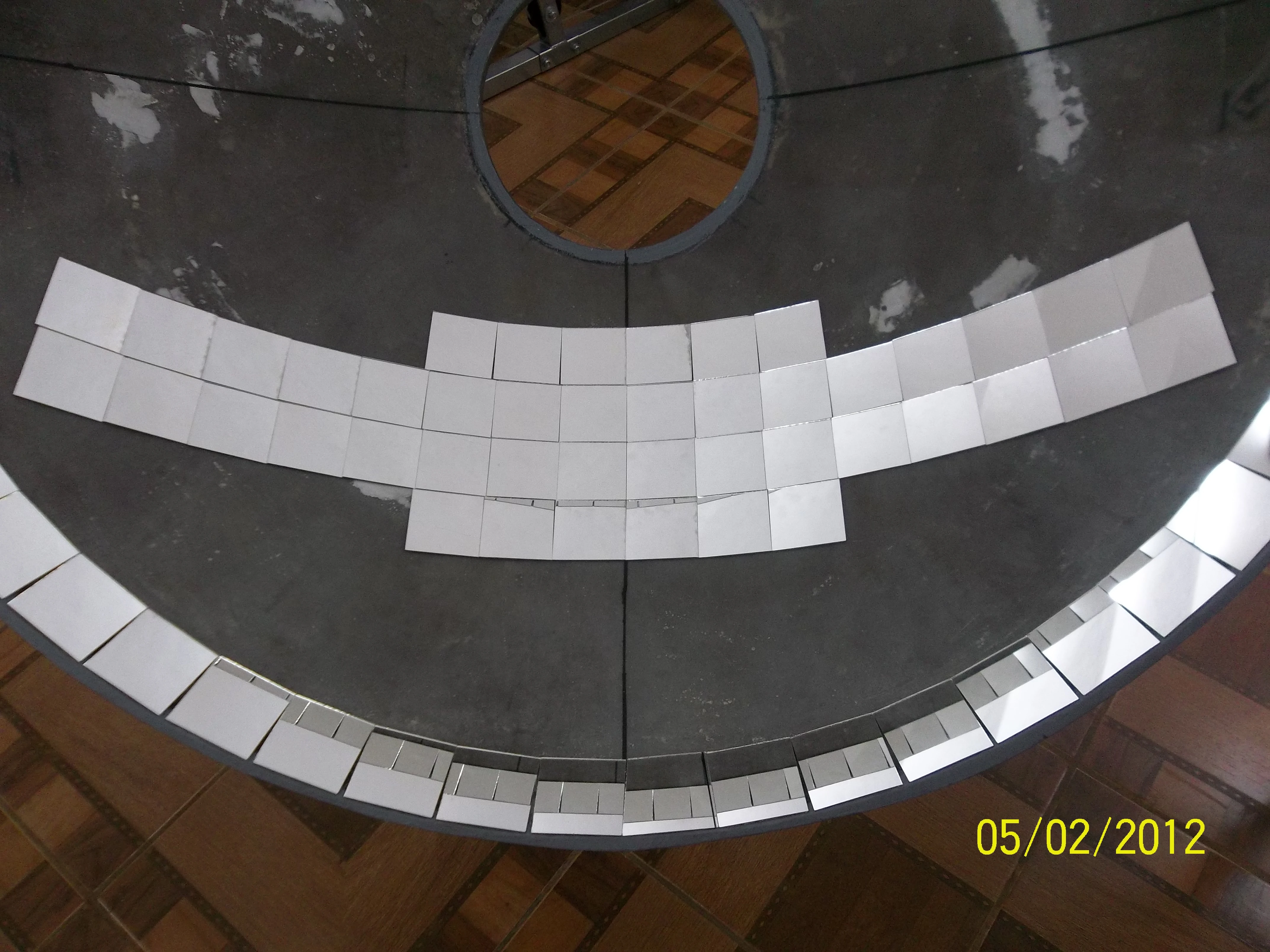

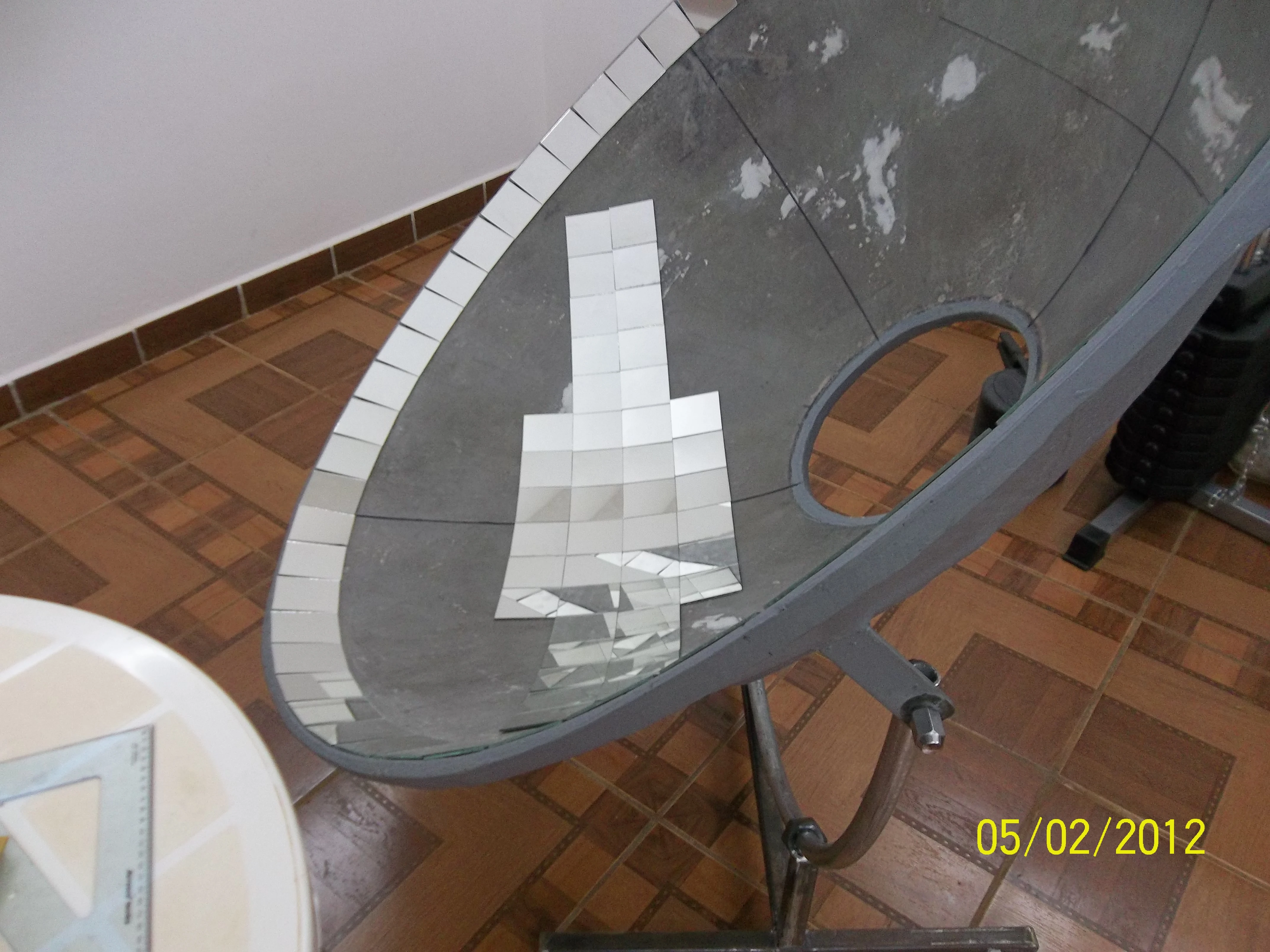

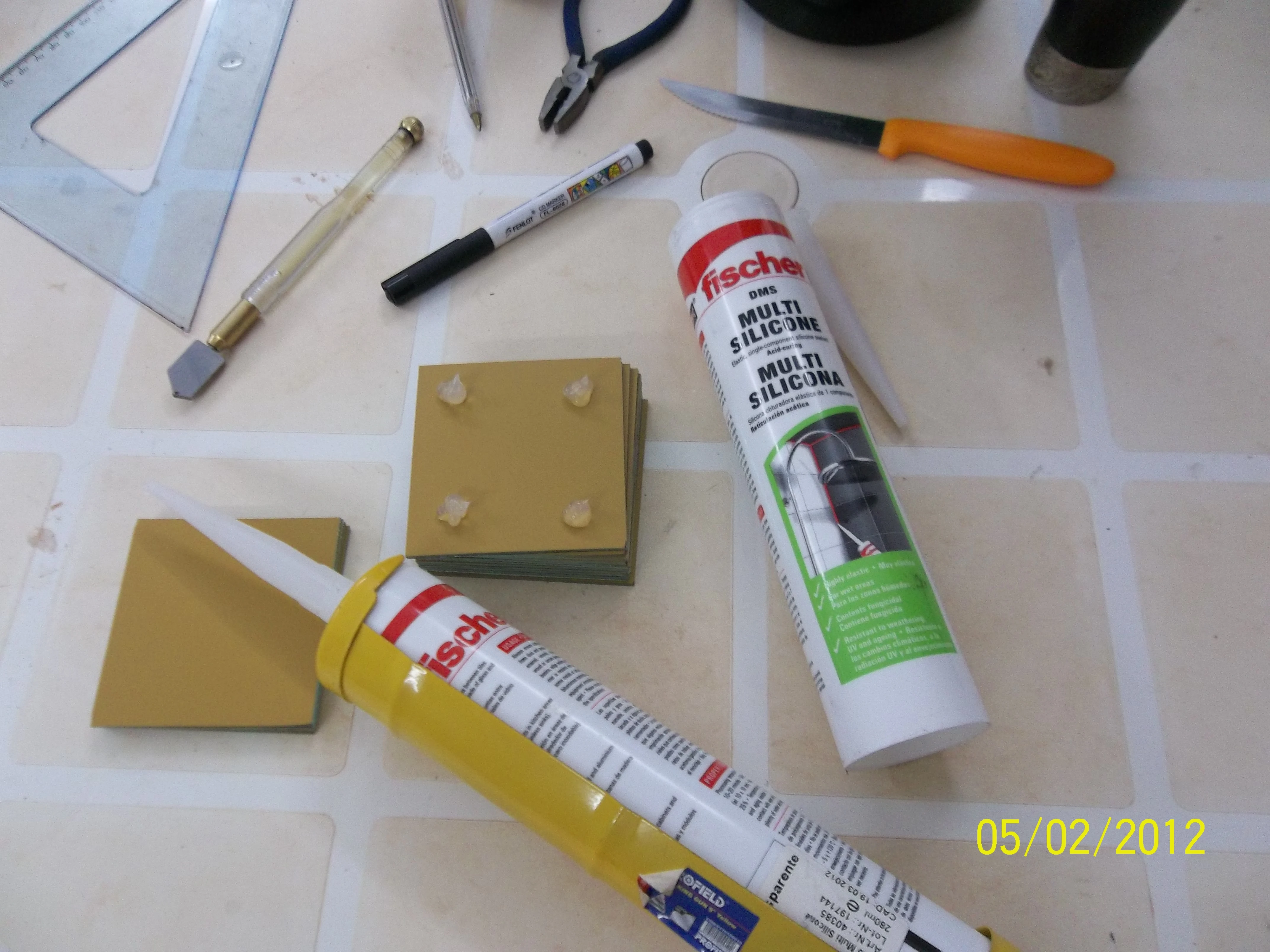

2 mm Spiegel, 8 x 8 cm.

100 0242
100 0244
100 0245

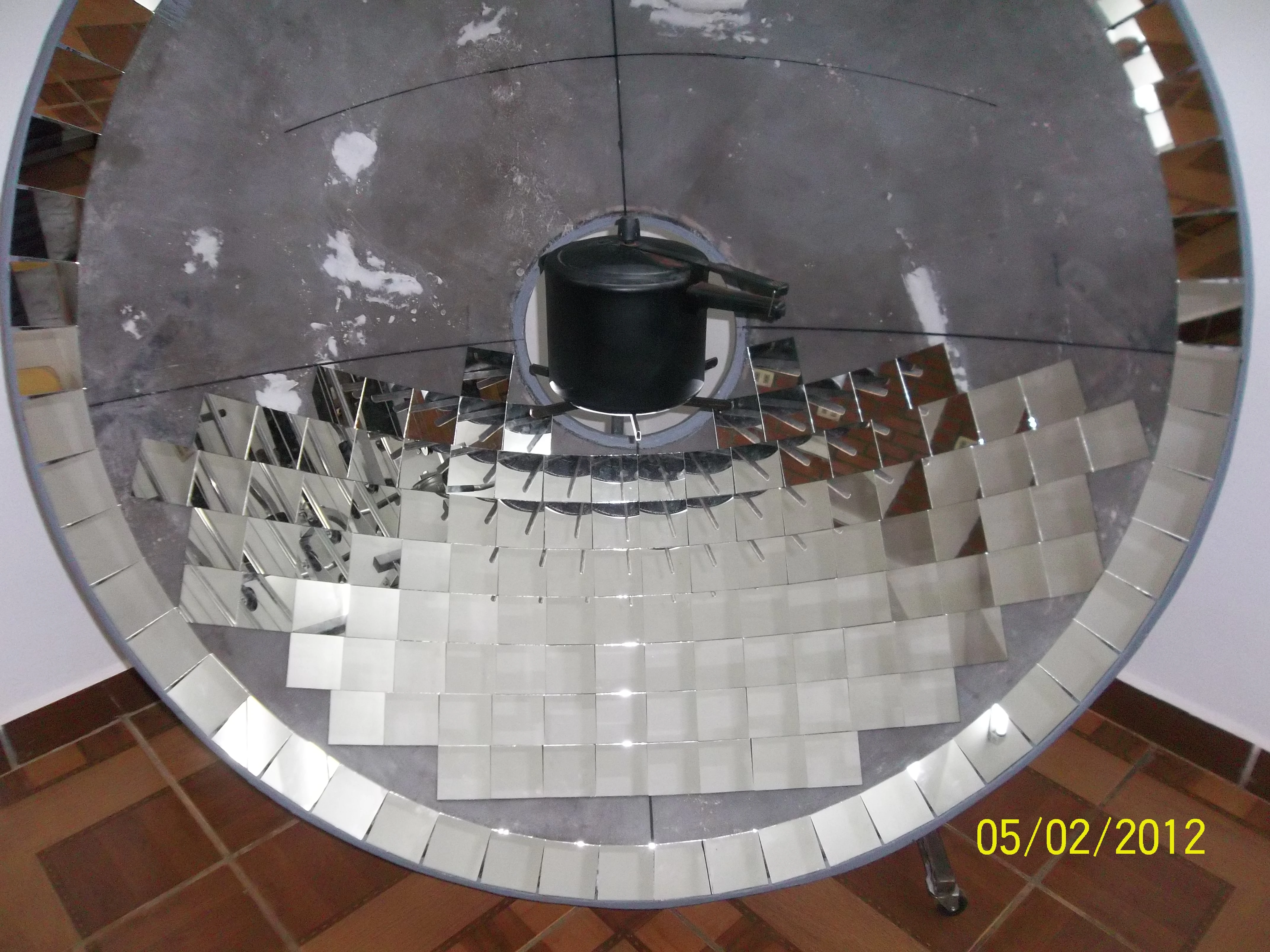

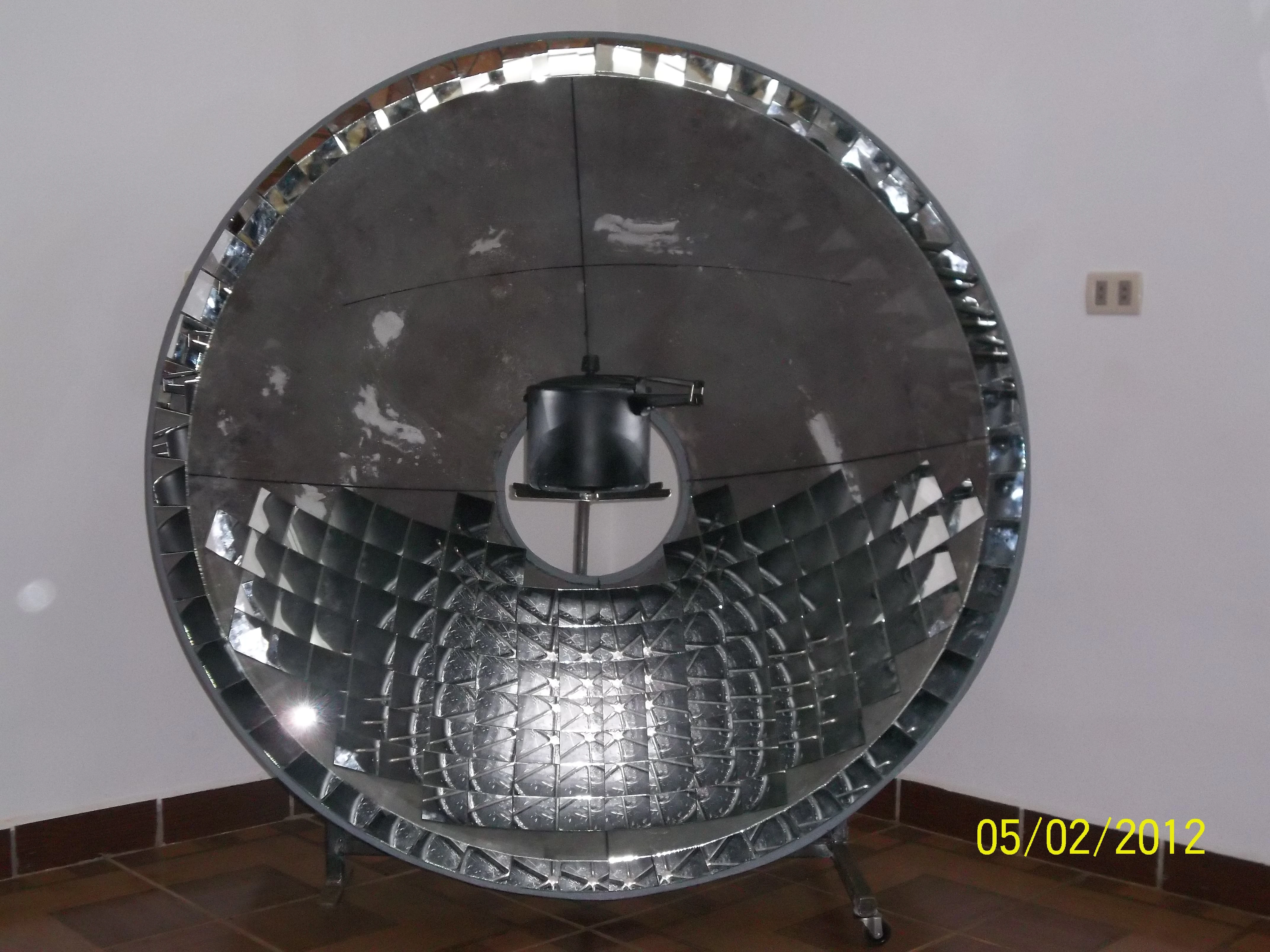

100 0249
100 0250
100 0252

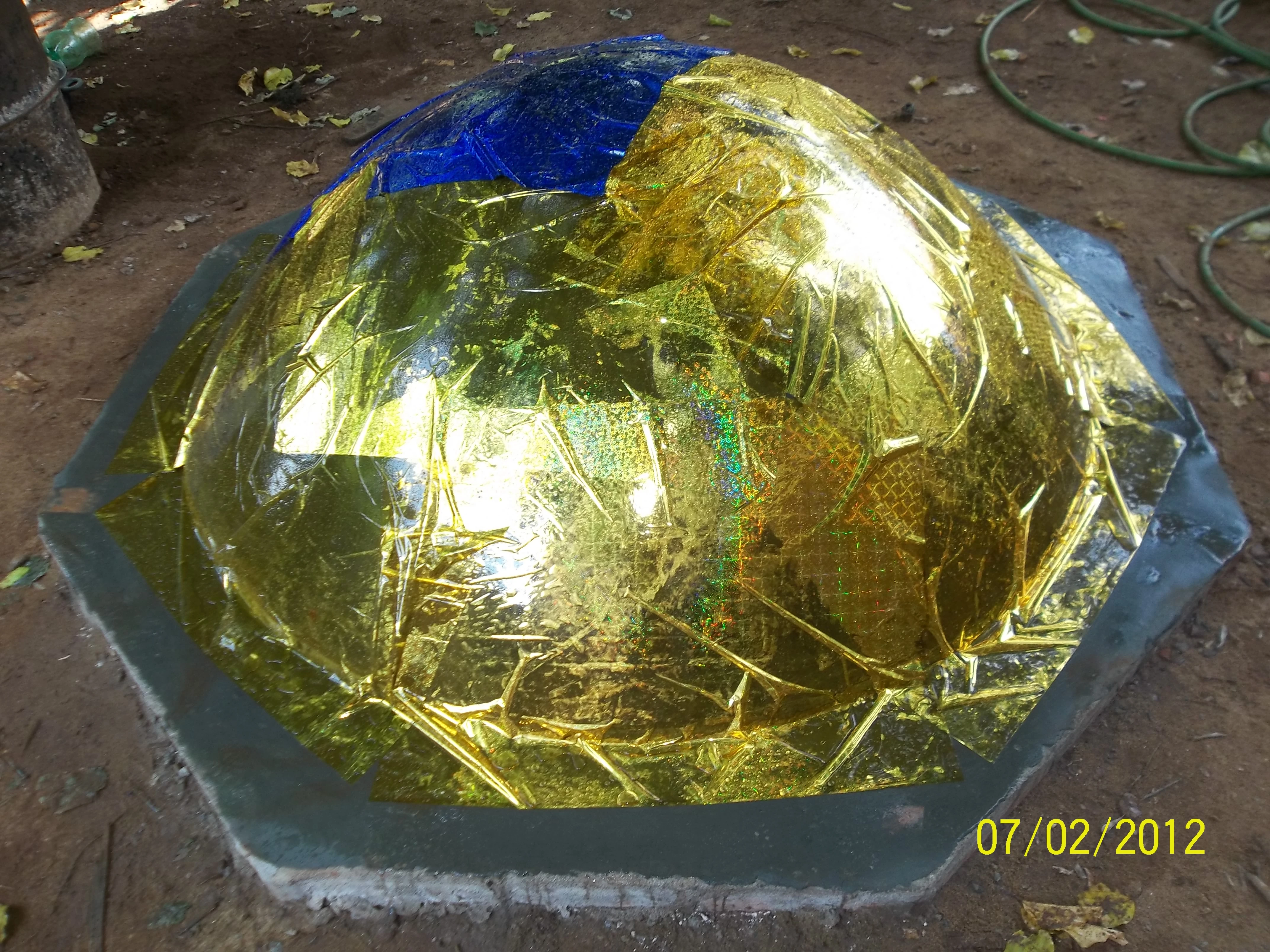

Trennschicht aus Geschenkfolie.

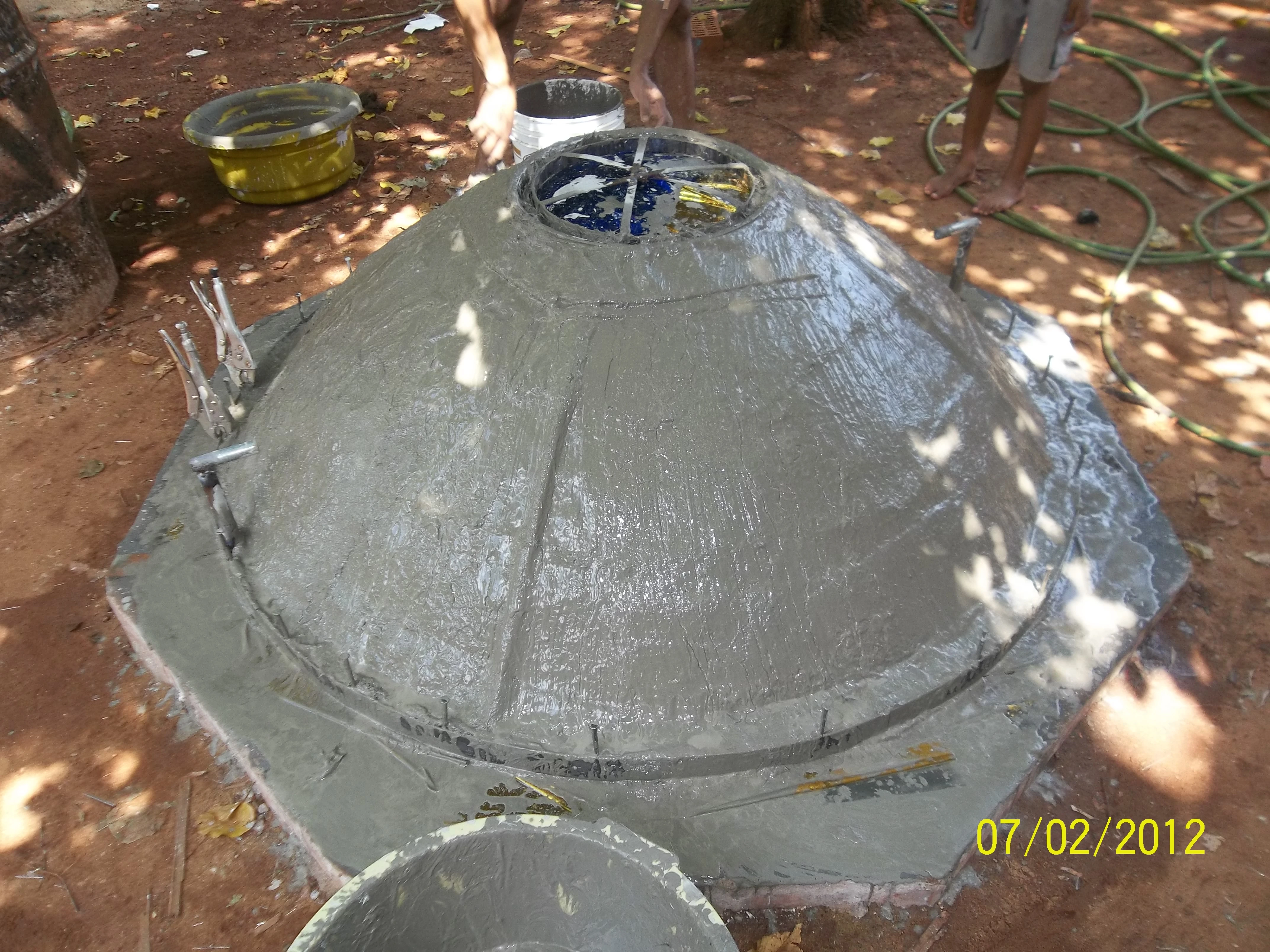

100 0253

Paraboloid aus Fiberglas verstärktem Zement. 3 kg Fiberglas + 30 kg Zement

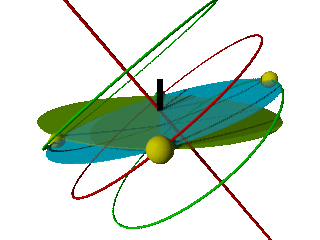

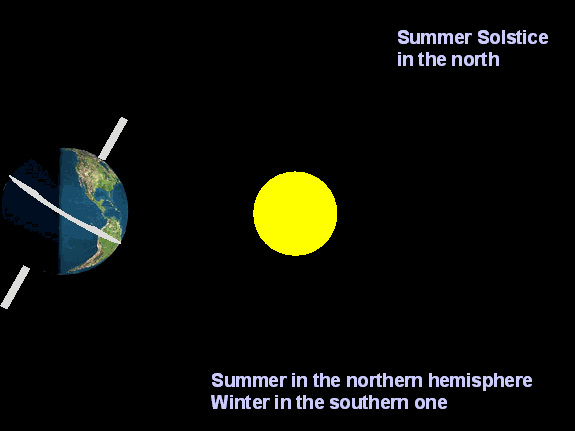

Sun-Ecliptic-4Seasons-aDayOnEarth-LookingEast

Sun-Ecliptic. 4Seasons.

Seasonorb

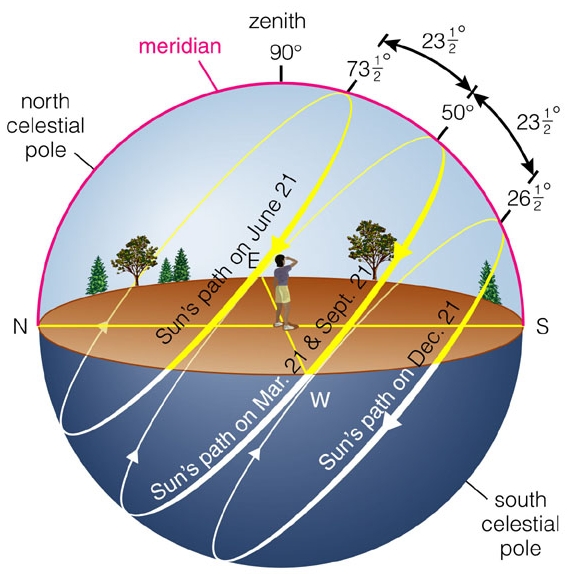

Sunpath 50
